ପୃଥିବୀ ଟ୍ରାନ୍ସଫର୍ମରର ଏକ ସମୀକ୍ଷା |
Oct 13, 2025
ଏକ ସନ୍ଦେଶ ଛାଡିଦିଅ |

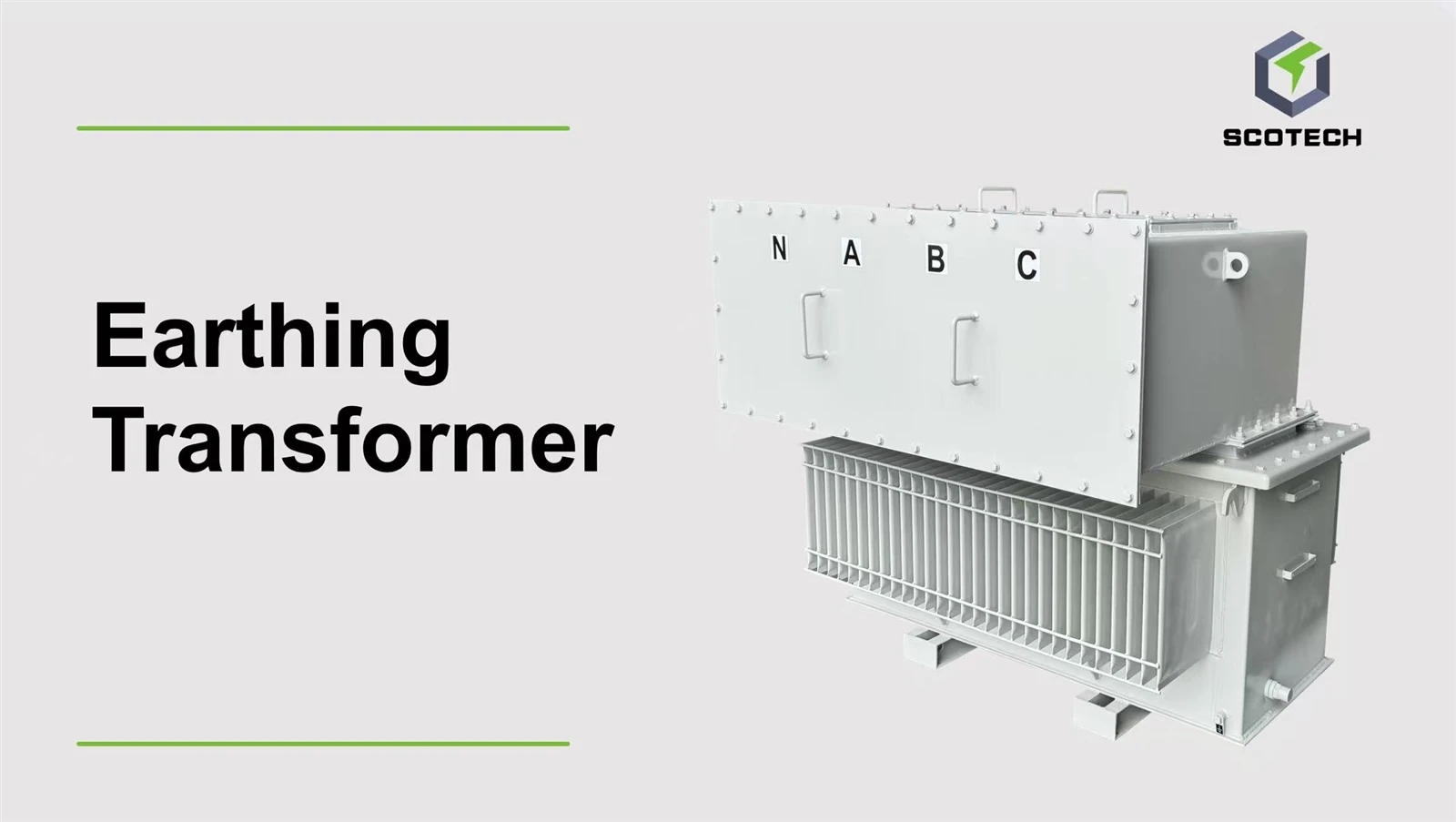

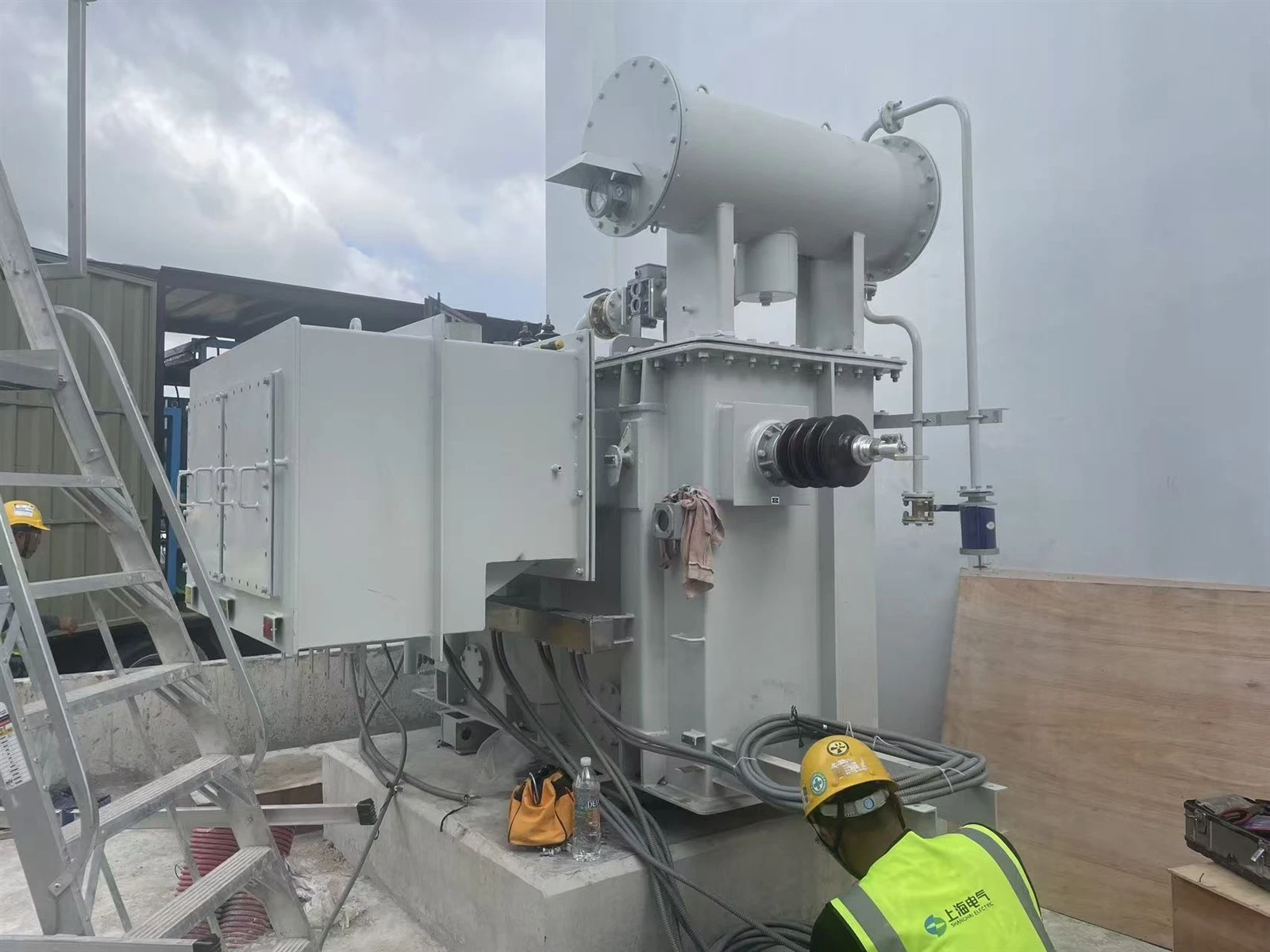

ଏକ ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମର, ଯାହାକି ଏକ ଗ୍ରାଉଣ୍ଡିଂ ଟ୍ରାନ୍ସଫର୍ମର ଭାବରେ ମଧ୍ୟ ଜଣାଶୁଣା, ଏକ ପ୍ରକାର ସହାୟକ ଟ୍ରାନ୍ସଫର୍ମର ଯାହା ତିନି - ଫେଜ୍ ଇଲେକ୍ଟ୍ରିକ୍ ପାୱାର୍ ସିଷ୍ଟମରେ ବ୍ୟବହୃତ ହୁଏ|ଏହା ସାଧାରଣତ power ପାୱାର ସିଷ୍ଟମରେ ପ୍ରାକୃତିକ ନିରପେକ୍ଷ ବିନ୍ଦୁ ବିନା ଏକ କୃତ୍ରିମ ନିରପେକ୍ଷ ସଂଯୋଗ ଯୋଗାଇବା ପାଇଁ ଏକ ଆର୍ ଦମନ ରିଆକ୍ଟର, ପ୍ରତିରୋଧକ କିମ୍ବା ସାମ୍ପ୍ରତିକ - ସୀମିତ ରିଆକ୍ଟର ପରି ଏକ ପ୍ରତିବନ୍ଧକ ମାଧ୍ୟମରେ ପ୍ରଦାନ କରାଯାଇଥାଏ|ଲାଇନ୍ - ରୁ - ଗ୍ରାଉଣ୍ଡ୍ ତ୍ରୁଟି ସମୟରେ, ଏହା ଶୂନ - କ୍ରମାନ୍ୱୟରେ ତ୍ରୁଟି ସ୍ରୋତ ପାଇଁ ଏକ ନିମ୍ନ {{6} ed ପ୍ରତିରୋଧ ପଥ ପ୍ରଦାନ କରିଥାଏ (ଯେତେବେଳେ ସକାରାତ୍ମକ ଏବଂ ନକାରାତ୍ମକ କ୍ରମ ସ୍ରୋତଗୁଡିକରେ ଉଚ୍ଚ ପ୍ରତିବନ୍ଧକ ଉପସ୍ଥାପନ କରେ), ତ୍ରୁଟି ସ୍ରୋତ ଏବଂ କ୍ଷଣସ୍ଥାୟୀ ଓଭରଭୋଲଟେଜକୁ ଗ୍ରାଉଣ୍ଡିଂ ସୁରକ୍ଷା ସିଷ୍ଟମର ନିର୍ଭରଯୋଗ୍ୟ କାର୍ଯ୍ୟକୁ ସୁନିଶ୍ଚିତ କରେ|ଅଧିକନ୍ତୁ, ଏହା ସାଧାରଣତ short ସର୍ଟ - ସର୍କିଟ ଗ୍ରାଉଣ୍ଡ କରେଣ୍ଟ ବହନ କରେ ଯେପର୍ଯ୍ୟନ୍ତ ସର୍କିଟ ବ୍ରେକର ତ୍ରୁଟି ସଫା ନ କରେ, ଏହିପରି କ୍ଷୁଦ୍ର - ସମୟ ମୂଲ୍ୟାୟନ ରହିଥାଏ|ଏକ ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମରର kVA ମୂଲ୍ୟାୟନ ସାଧାରଣ ରେଖା - ରୁ - ନିରପେକ୍ଷ ଭୋଲଟେଜ୍ ଏବଂ ନିର୍ଦ୍ଦିଷ୍ଟ ସମୟ ମଧ୍ୟରେ ତ୍ରୁଟି ସାମ୍ପ୍ରତିକ ମୂଲ୍ୟ ଉପରେ ନିର୍ଭର କରେ, ଯେପରିକି ସେକେଣ୍ଡରୁ ମିନିଟ୍|ଅତିରିକ୍ତ ଭାବରେ, ଏହା ସବଷ୍ଟେସନ ଷ୍ଟେସନକୁ କ୍ରମାଗତ ଭାବରେ ବିଦ୍ୟୁତ୍ ଯୋଗାଇବା ପାଇଁ ଏକ ଦ୍ secondary ିତୀୟ (ନିମ୍ନ - ଭୋଲଟେଜ୍) ୱିଣ୍ଡିଂ ଗ୍ରହଣ କରିପାରିବ ଏବଂ ନିରପେକ୍ଷକୁ କରେଣ୍ଟ ପାଇଁ ଏକ ଫେରସ୍ତ ପଥ ପ୍ରଦାନ କରି ଫେଜ୍ - ରୁ - ନିରପେକ୍ଷ ଭାର ଧାରଣ କରିବାକୁ ଡେଲଟା - ସଂଯୁକ୍ତ ତିନି - ଫେଜ୍ ସିଷ୍ଟମକୁ ସକ୍ଷମ କରିଥାଏ|ଏକକ - ପର୍ଯ୍ୟାୟ ତ୍ରୁଟି ସମୟରେ, ଏହା ବିଦ୍ୟୁତ୍ ଲାଇନର ପୁନରୁଦ୍ଧାରରେ ଉନ୍ନତି ଆଣିବା ପାଇଁ ନିରପେକ୍ଷ ତ୍ରୁଟି ଦୋଷକୁ ସୀମିତ କରେ |
I. ଗ୍ରାଉଣ୍ଡିଂ ଟ୍ରାନ୍ସଫର୍ମରର ପ୍ରକାର |
1। Yₙ, d - ସଂଯୁକ୍ତ ଗ୍ରାଉଣ୍ଡିଂ ଟ୍ରାନ୍ସଫର୍ମର |
ଏହା ସହିତ ଏକ ତିନି - ପର୍ଯ୍ୟାୟ ଟ୍ରାନ୍ସଫର୍ମର |wye - ସଂଯୁକ୍ତ (Yₙ, ଏକ ନିରପେକ୍ଷ ସୀସା ସହିତ)ପ୍ରାଥମିକ ଘୁଞ୍ଚିବା ଏବଂ aଡେଲଟା - ସଂଯୁକ୍ତ (ଘ)ଦ୍ secondary ିତୀୟ ପବନ
ପ୍ରାଥମିକ ୱିଣ୍ଡିଙ୍ଗରେ କରେଣ୍ଟକୁ ସନ୍ତୁଳିତ କରିବା ପାଇଁ ଡେଲଟା - ସଂଯୁକ୍ତ ସେକେଣ୍ଡାରୀ ୱିଣ୍ଡିଙ୍ଗ୍ ସର୍କୁଲାର୍ କରେଣ୍ଟ୍ ବହନ କରିପାରିବ |
ଡେଲଟା ସେକେଣ୍ଡାରୀ ୱିଣ୍ଡିଙ୍ଗ୍ ମଧ୍ୟ ଏକ ଭାବରେ ସଂଯୁକ୍ତ ହୋଇପାରିବ |ଡେଲଟା ଖୋଲ |; ଖୋଲା ଶେଷରେ ରେଜିଷ୍ଟର କିମ୍ବା ରିଆକ୍ଟର ସନ୍ନିବେଶ କରି, ଗ୍ରାଉଣ୍ଡିଂ ଟ୍ରାନ୍ସଫର୍ମରର ଶୂନ - କ୍ରମ ପ୍ରତିବନ୍ଧକ ଆଡଜଷ୍ଟ ହୋଇପାରିବ |
ଅଧିକନ୍ତୁ, ସେକେଣ୍ଡାରୀ ୱିଣ୍ଡିଙ୍ଗର ଟର୍ମିନାଲ୍ ଗୁଡିକ ସବଷ୍ଟେସନ୍ ପାଇଁ ଏକ ସହାୟକ ଶକ୍ତି ଉତ୍ସ ଭାବରେ କାର୍ଯ୍ୟ କରିବାକୁ ବାହାରକୁ ଯାଇପାରେ |
2। Zₙ - ସଂଯୁକ୍ତ (zig - zag - ସଂଯୁକ୍ତ) ଗ୍ରାଉଣ୍ଡିଂ ଟ୍ରାନ୍ସଫର୍ମର |
ଏହା ସହିତ ଏକ ତିନି - ପର୍ଯ୍ୟାୟ ଟ୍ରାନ୍ସଫର୍ମର |zig - zag - ସଂଯୁକ୍ତ ୱିଣ୍ଡିଙ୍ଗ୍ |.
Zig {{0} ag ଜାଗ୍ ୱିଣ୍ଡିଙ୍ଗ୍ ର ଅନ୍ତର୍ନିହିତ ସଂଯୋଗ ମୋଡ୍ ହେତୁ, ଦୁଇଟି ସିରିଜ୍ - ସଂଯୁକ୍ତ ୱିଣ୍ଡିଙ୍ଗ ମଧ୍ୟରେ ତ୍ରୁଟି ସ୍ରୋତଗୁଡ଼ିକ ପାରସ୍ପରିକ ସନ୍ତୁଳିତ ହୋଇପାରେ |
ଏହି ଟ୍ରାନ୍ସଫର୍ମରରେ ଏକ ନିମ୍ନ - ଭୋଲଟେଜ୍ ୱିଣ୍ଡିଙ୍ଗ୍ ସବଷ୍ଟେସନ୍ ପାଇଁ ଏକ ସହାୟକ ଶକ୍ତି ଉତ୍ସ ଭାବରେ କାର୍ଯ୍ୟ କରିବାକୁ ଯୋଗ କରାଯାଇପାରିବ |
ଅପରେସନ୍ ଏବଂ ଗଠନ ଉପରେ ଅତିରିକ୍ତ ଟିପ୍ପଣୀ |

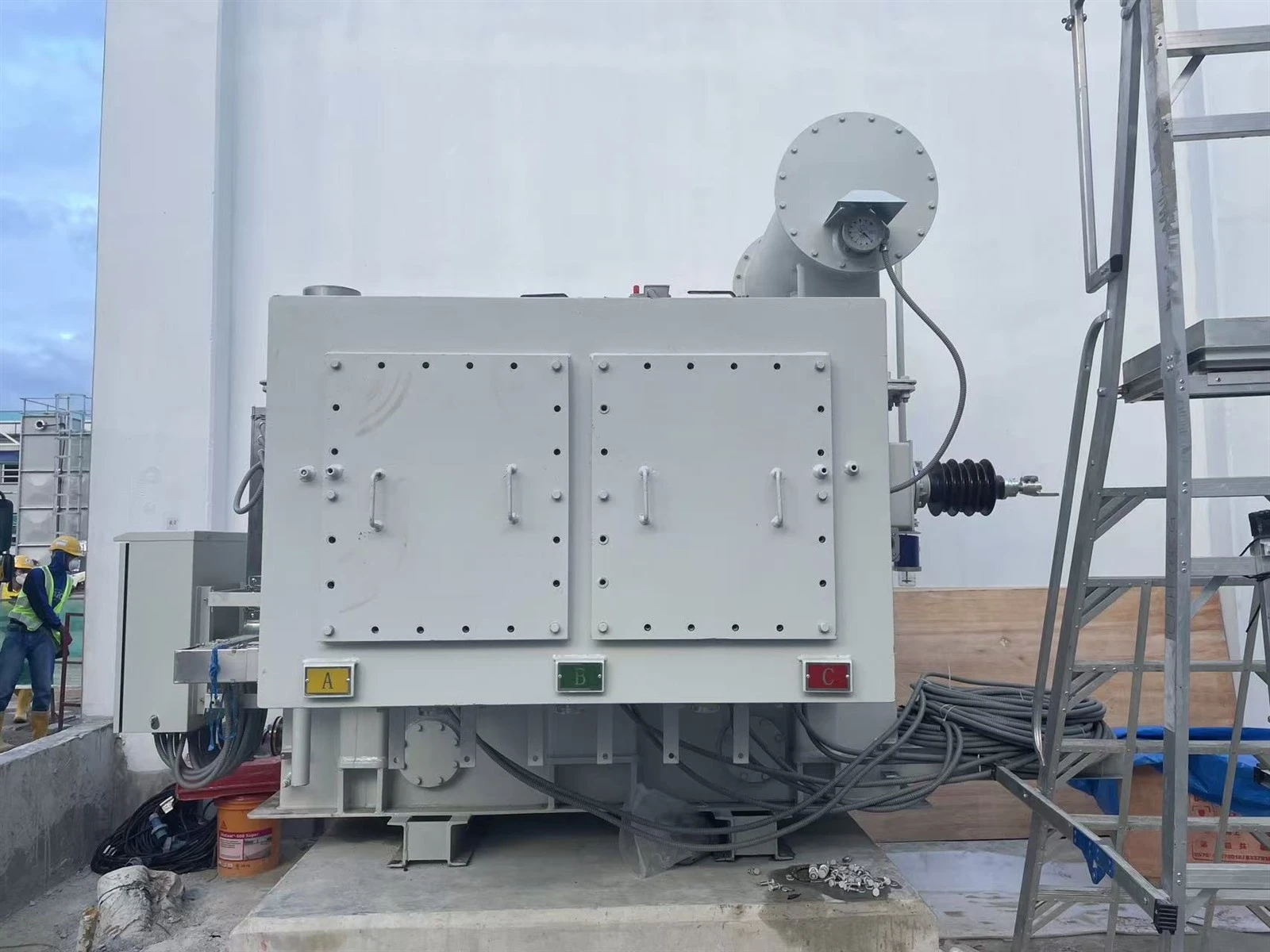

- ଗଠନ: ଗ୍ରାଉଣ୍ଡ୍ ଟ୍ରାନ୍ସଫର୍ମରଗୁଡିକ ସାଧାରଣ ତିନୋଟି - ଫେଜ୍ କୋର୍ - ପ୍ରକାର ପାୱାର ଟ୍ରାନ୍ସଫର୍ମର ସହିତ ଗଠନମୂଳକ ଭାବରେ ସମାନ |
- ସାଧାରଣ କାର୍ଯ୍ୟ: ଗ୍ରାଉଣ୍ଡିଂ ଟ୍ରାନ୍ସଫର୍ମରର ପ୍ରାଥମିକ ପାର୍ଶ୍ୱରୁ କେବଳ ଉତ୍ତେଜନା ପ୍ରବାହ ପ୍ରବାହିତ ହୁଏ; ଦଳୀୟ ପାର୍ଶ୍ୱ (ଯଦି ଉପସ୍ଥିତ) ର କ current ଣସି କରେଣ୍ଟ ନାହିଁ |
- ଏକକ - ପର୍ଯ୍ୟାୟ ଭୂମି ତ୍ରୁଟି |: ସବଷ୍ଟେସନର ମୁଖ୍ୟ ଟ୍ରାନ୍ସଫର୍ମରର ଉଭୟ ଡେଲଟା - ସଂଯୁକ୍ତ ୱିଣ୍ଡିଙ୍ଗ୍ ଏବଂ ଗ୍ରାଉଣ୍ଡିଂ ଟ୍ରାନ୍ସଫର୍ମରର ତିନି - ଫେଜ୍ ୱିଣ୍ଡିଙ୍ଗ୍ ସର୍ଟ - ସର୍କିଟ୍ କରେଣ୍ଟ୍ ବହନ କରେ|ସାମ୍ପ୍ରତିକ - ପ୍ରତିରୋଧକ Z କୁ ସଠିକ୍ ଭାବରେ ଚୟନ କରି, ପ୍ରତି - ଫେଜ୍ ସର୍ଟ - ସର୍କିଟ୍ କରେଣ୍ଟକୁ ମୁଖ୍ୟ ଟ୍ରାନ୍ସଫର୍ମର ୱିଣ୍ଡିଙ୍ଗର ରେଟେଡ୍ ଫେଜ୍ କରେଣ୍ଟକୁ ଅତିକ୍ରମ ନକରି ନିୟନ୍ତ୍ରଣ କରାଯାଇପାରିବ|ଏହିପରି କ୍ଷୁଦ୍ର - ସର୍କିଟ୍ କରେଣ୍ଟ୍ର ମାନକ ଅବଧି 10 ସେକେଣ୍ଡ୍ |
II ପୃଥିବୀ ଟ୍ରାନ୍ସଫର୍ମରର କାର୍ଯ୍ୟ ନୀତି |
ସାଧାରଣ କାର୍ଯ୍ୟରେ, ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମରର ପ୍ରାଥମିକ ଘୁଞ୍ଚିବା ବ electrical ଦୁତିକ ପ୍ରଣାଳୀର ଫେଜ୍ କଣ୍ଡକ୍ଟର ସହିତ ସଂଯୁକ୍ତ ହୋଇଥିବାବେଳେ ଏହାର ଦ୍ secondary ିତୀୟ ୱିଣ୍ଡିଂ ଗ୍ରାଉଣ୍ଡ୍ ହୋଇଛି|ଏହି ସମୟରେ, ଟ୍ରାନ୍ସଫର୍ମର ଆବଶ୍ୟକତା ଅନୁଯାୟୀ ଭୋଲଟେଜ୍ ଉପରକୁ କିମ୍ବା ତଳକୁ ଷ୍ଟେପ୍ କରି ଏକ ପାରମ୍ପାରିକ ଟ୍ରାନ୍ସଫର୍ମର ପରି କାର୍ଯ୍ୟ କରେ |
ତ୍ରୁଟି ସ୍ରୋତକୁ ସୀମିତ କରିବା ପାଇଁ, କ any ଣସି ଅତିରିକ୍ତ ଗ୍ରାଉଣ୍ଡିଂ ପ୍ରତିରୋଧକ କିମ୍ବା ରିଆକ୍ଟର ସହିତ ପୃଥିବୀ ଟ୍ରାନ୍ସଫର୍ମରର ପ୍ରତିବନ୍ଧକ, ସିଷ୍ଟମ ଦେଇ ପ୍ରବାହିତ ତ୍ରୁଟି ସ୍ରୋତର ପରିମାଣକୁ ପ୍ରତିବନ୍ଧିତ କରେ|ଏହି ତ୍ରୁଟି ସ୍ରୋତଗୁଡ଼ିକୁ ନିୟନ୍ତ୍ରଣ କରି, ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମର ସିଷ୍ଟମ୍ ସ୍ଥିରତା ବଜାୟ ରଖିବାରେ ସାହାଯ୍ୟ କରେ ଏବଂ ସମ୍ବେଦନଶୀଳ ଯନ୍ତ୍ରଗୁଡ଼ିକୁ କ୍ଷତିରୁ ରକ୍ଷା କରିଥାଏ |
ଯେତେବେଳେ ସିଷ୍ଟମରେ ଏକ ତ୍ରୁଟି (ଯେପରିକି ଏକ ଧାଡି - ରୁ - ଗ୍ରାଉଣ୍ଡ୍ ଫଲ୍ଟ) ଉତ୍ପନ୍ନ ହୁଏ, ତ୍ରୁଟି ସ୍ରୋତଗୁଡ଼ିକ ପୃଥିବୀକୁ ଟ୍ରାନ୍ସଫର୍ମରର ଦ୍ secondary ିତୀୟ ଘୁଞ୍ଚିବା ଦ୍ୱାରା ପ୍ରବାହିତ ହୁଏ|ତ୍ରୁଟି ସ୍ରୋତଗୁଡିକ ନିରାପଦରେ ବିସ୍ତାର ହେବା, ଯନ୍ତ୍ରାଂଶ ନଷ୍ଟ ହେବା ଏବଂ ବ electrical ଦୁତିକ ବିପଦ ଆଶଙ୍କା ହ୍ରାସ କରିବା ପାଇଁ ଏହା ଏକ ନିମ୍ନ {{3} ପ୍ରତିରୋଧ ପଥ ସୃଷ୍ଟି କରେ |
ନିରାପତ୍ତା ଏବଂ ସୁରକ୍ଷା ଦୃଷ୍ଟିରୁ, ପୃଥିବୀକୁ ଏକ ନିର୍ଭରଯୋଗ୍ୟ ପଥ ପ୍ରଦାନ କରି ପୃଥିବୀ ଟ୍ରାନ୍ସଫର୍ମର ବ electrical ଦ୍ୟୁତିକ ବ୍ୟବସ୍ଥାରେ କର୍ମଚାରୀ ଏବଂ ଯନ୍ତ୍ରପାତିର ସୁରକ୍ଷା ସୁନିଶ୍ଚିତ କରେ|ଏହା ବ electrical ଦୁତିକ ଶକ୍, ଅଗ୍ନିକାଣ୍ଡ ଏବଂ ତ୍ରୁଟି ଅବସ୍ଥା ସହିତ ଜଡିତ ଅନ୍ୟ ବିପଦକୁ ରୋକିବାରେ ସାହାଯ୍ୟ କରେ, ଏହିପରି ଏକ ନିରାପଦ କାର୍ଯ୍ୟ ପରିବେଶ ଏବଂ ଉନ୍ନତ ସିଷ୍ଟମ ନିର୍ଭରଯୋଗ୍ୟତା ପାଇଁ ସହାୟକ ହୁଏ |
III ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମରର କାର୍ଯ୍ୟ |
ନିର୍ଦ୍ଦିଷ୍ଟ ପାୱାର୍ ଗ୍ରୀଡ୍ ବିନ୍ୟାସନରେ ନିରପେକ୍ଷ ବିନ୍ଦୁର ଅଭାବକୁ ଦୂର କରିବା ଏବଂ ଭୂତଳ ତ୍ରୁଟି ଘଟିବା ସମୟରେ ସିଷ୍ଟମର ନିରାପଦ କାର୍ଯ୍ୟକୁ ସୁନିଶ୍ଚିତ କରିବା ପାଇଁ ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମର ହେଉଛି ଏକ ବିଶେଷ ବ electrical ଦୁତିକ ଉପକରଣ|ଏହାର ମୂଳ କାର୍ଯ୍ୟ ଏବଂ କାର୍ଯ୍ୟ ବ characteristics ଶିଷ୍ଟ୍ୟଗୁଡିକ ମୁଖ୍ୟତ the ନିମ୍ନଲିଖିତ ଦିଗରେ ପ୍ରତିଫଳିତ ହୋଇଛି:
କୀ ଉପକରଣ ପାଇଁ ଏକ କୃତ୍ରିମ ନିରପେକ୍ଷ ବିନ୍ଦୁ ପ୍ରଦାନ କରନ୍ତୁ |
ଛୋଟ - ସାମ୍ପ୍ରତିକ ଗ୍ରାଉଣ୍ଡିଂ ସିଷ୍ଟମରେ, ପାୱାର୍ ଗ୍ରୀଡ୍ ର ଏକ - ଫେଜ୍ ଗ୍ରାଉଣ୍ଡ୍ ତ୍ରୁଟି ଥିବାବେଳେ ଗ୍ରାଉଣ୍ଡିଂ କ୍ୟାପିସିଟିଭ୍ କରେଣ୍ଟକୁ କ୍ଷତିପୂରଣ ଦେବା ପାଇଁ ଆର୍ ଦମନ କୋଇଲ୍ ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ|ତଥାପି, ମୁଖ୍ୟ ଟ୍ରାନ୍ସଫର୍ମରର ଡେଲଟା {{3} ସଂଯୁକ୍ତ ପାର୍ଶ୍ ((6kV, 11kV, ଏବଂ 33kV ପାୱାର ଗ୍ରୀଡରେ ମୁଖ୍ୟ ଟ୍ରାନ୍ସଫର୍ମରର ବଣ୍ଟନ ଭୋଲଟେଜ୍ ପାର୍ଶ୍ୱ ପାଇଁ ଏକ ସାଧାରଣ ବିନ୍ୟାସ) କ natural ଣସି ପ୍ରାକୃତିକ ନିରପେକ୍ଷ ବିନ୍ଦୁ ନାହିଁ, ଯାହା ସିଧାସଳଖ ଆର୍କ ଦମନ କୋଇଲ୍ ସ୍ଥାପନ କରିବା ଅସମ୍ଭବ ଅଟେ |
ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମର ଏକ ସୃଷ୍ଟି କରି ଏହି ସମସ୍ୟାର ସମାଧାନ କରେ |କୃତ୍ରିମ ନିରପେକ୍ଷ ବିନ୍ଦୁ |। ଏହି ନିରପେକ୍ଷ ବିନ୍ଦୁ କେବଳ ଆର୍କ ଦମନ କୋଇଲର ପ୍ରଭାବଶାଳୀ ସଂଯୋଗକୁ ସକ୍ଷମ କରେ ନାହିଁ ବରଂ ଗ୍ରାଉଣ୍ଡିଂ ପ୍ରତିରୋଧକ ପାଇଁ ଏକ ସଂଯୋଗ ବିନ୍ଦୁ ମଧ୍ୟ ପ୍ରଦାନ କରେ|ଯେତେବେଳେ ପାୱାର୍ ଗ୍ରୀଡ୍ ଏକ ଭିତ୍ତିହୀନ ନିରପେକ୍ଷ ଅପରେସନ୍ ମୋଡ୍ ଗ୍ରହଣ କରେ (ଏହାର ସରଳତା ଏବଂ ସ୍ୱଳ୍ପ ବିନିଯୋଗ ହେତୁ ପାୱାର୍ ଗ୍ରୀଡ୍ ନିର୍ମାଣର ପ୍ରାରମ୍ଭିକ ପର୍ଯ୍ୟାୟରେ ଏକ ସାଧାରଣ ମୋଡ୍), ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମର ଦ୍ୱାରା ସ୍ଥାପିତ କୃତ୍ରିମ ନିରପେକ୍ଷ ବିନ୍ଦୁ ପରବର୍ତ୍ତୀ ତ୍ରୁଟି ସୁରକ୍ଷା ପାଇଁ ଏକ ପ୍ରମୁଖ ସର୍ତ୍ତ ହୋଇଯାଏ |
2। ଭିତ୍ତିହୀନ ନିରପେକ୍ଷ ସିଷ୍ଟମର ବିପଦକୁ ହ୍ରାସ କରନ୍ତୁ ଏବଂ ନିର୍ଭରଯୋଗ୍ୟ ସୁରକ୍ଷା କାର୍ଯ୍ୟକୁ ନିଶ୍ଚିତ କରନ୍ତୁ |
ଭିତ୍ତିହୀନ ନିରପେକ୍ଷ ପ୍ରଣାଳୀରେ, ଯଦିଓ ଗୋଟିଏ - ଫେଜ୍ ଗ୍ରାଉଣ୍ଡ ତ୍ରୁଟି ଘଟିବା ସମୟରେ (ବ୍ୟବହାରକାରୀଙ୍କ କ୍ରମାଗତ ବିଦ୍ୟୁତ୍ ବ୍ୟବହାର ଉପରେ କମ୍ ପ୍ରଭାବ ପକାଇଥାଏ) ରେଖା ଭୋଲଟେଜ୍ ସମାନ୍ତରାଳ ରହିଥାଏ, ଏହି ସୁବିଧା କେବଳ ଗ୍ରାଉଣ୍ଡ୍ କ୍ୟାପେସିଟିଭ୍ କରେଣ୍ଟ ଛୋଟ (10A ରୁ କମ୍; କ୍ଷଣସ୍ଥାୟୀ ତ୍ରୁଟିଗୁଡ଼ିକ ସ୍ୱୟଂଚାଳିତ ଭାବରେ ଲିଭାଇପାରେ)|ବିଦ୍ୟୁତ୍ ଶିଳ୍ପର ସମ୍ପ୍ରସାରଣ ଏବଂ ସହରୀ କେବୁଲ୍ ସର୍କିଟ୍ ବୃଦ୍ଧି ସହିତ, ଗ୍ରାଉଣ୍ଡିଂ କ୍ୟାପିସିଟିଭ୍ କରେଣ୍ଟ୍ ପ୍ରାୟତ 10 10A ଅତିକ୍ରମ କରେ, ଯାହା ତିନୋଟି ପ୍ରମୁଖ ବିପଦକୁ ନେଇଥାଏ:
ମ ground ିରେ ମ ext ିରେ ବିଲୁପ୍ତ ହେବା ଏବଂ ଗ୍ରାଉଣ୍ଡିଂ ଆର୍କର ରାଜତ୍ୱ, ଆର୍ ଗ୍ରାଉଣ୍ଡିଂ ଓଭରଭୋଲଟେଜ୍ ସୃଷ୍ଟି କରେ (4U ପର୍ଯ୍ୟନ୍ତ, ଯେଉଁଠାରେ U ହେଉଛି ସାଧାରଣ ପର୍ଯ୍ୟାୟ ଭୋଲଟେଜ୍ ର ସର୍ବୋଚ୍ଚ ମୂଲ୍ୟ) ଯାହା ଯନ୍ତ୍ରାଂଶର ଇନସୁଲେସନକୁ କ୍ଷତି ପହଞ୍ଚାଏ |
ବାୟୁ ବିଚ୍ଛିନ୍ନତା ସୃଷ୍ଟି କରୁଥିବା କ୍ରମାଗତ ଆର୍କ, ଯାହା ସହଜରେ ପର୍ଯ୍ୟାୟ - ରୁ - ପର୍ଯ୍ୟାୟ ସର୍ଟ ସର୍କିଟକୁ ନେଇଥାଏ |
ଫେରୋମ୍ୟାଗ୍ନେଟିକ୍ ରିଜୋନାନ୍ସ ଓଭରଭୋଲଟେଜ୍, ଯାହା ଭୋଲଟେଜ୍ ଟ୍ରାନ୍ସଫର୍ମର ପୋଡି ଦେଇପାରେ କିମ୍ବା ଗିରଫକାରୀ ବିସ୍ଫୋରଣ ଘଟାଇପାରେ |
କୃତ୍ରିମ ନିରପେକ୍ଷ ବିନ୍ଦୁ ସହିତ ଏକ ଗ୍ରାଉଣ୍ଡିଂ ପ୍ରତିରୋଧକକୁ ସଂଯୋଗ କରି, ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମର ସିଷ୍ଟମ୍ ପାଇଁ ପର୍ଯ୍ୟାପ୍ତ ଶୂନ - କ୍ରମ କରେଣ୍ଟ ଏବଂ ଶୂନ - କ୍ରମ ଭୋଲଟେଜ୍ ପ୍ରଦାନ କରେ|ଏହା ଅତ୍ୟଧିକ ସମ୍ବେଦନଶୀଳ ଶୂନ - କ୍ରମ ସୁରକ୍ଷା ଉପକରଣକୁ ଏକକ - ଫେଜ୍ ଗ୍ରାଉଣ୍ଡ୍ ତ୍ରୁଟିଗୁଡ଼ିକୁ ଶୀଘ୍ର ଚିହ୍ନଟ କରିବାକୁ ଏବଂ ତ୍ରୁଟିପୂର୍ଣ୍ଣ ଲାଇନକୁ ଅଳ୍ପ ସମୟ ମଧ୍ୟରେ କାଟିବାକୁ ଅନୁମତି ଦିଏ, ଗ୍ରୀଡ୍ ଉପକରଣର ଇନସୁଲେସନ୍ ଏବଂ ପାୱାର୍ ଗ୍ରୀଡ୍ର ସାମଗ୍ରିକ ନିରାପଦ କାର୍ଯ୍ୟକୁ ଉପରୋକ୍ତ ବିପଦକୁ ମୂଳତ prevent ପ୍ରତିରୋଧ କରେ |
3। ତ୍ରୁଟିପୂର୍ଣ୍ଣ ଅବସ୍ଥା ସହିତ ଖାପ ଖାଇବା ପାଇଁ ସ୍ୱତନ୍ତ୍ର ବ Elect ଦ୍ୟୁତିକ ଚୁମ୍ବକୀୟ ଗୁଣଗୁଡିକ ପ୍ରଦର୍ଶନ କରନ୍ତୁ |
ବିଭିନ୍ନ ପ୍ରକାରର ସ୍ରୋତ ପାଇଁ ପୃଥିବୀ ଟ୍ରାନ୍ସଫର୍ମରର ଅନନ୍ୟ ପ୍ରତିରୋଧ ବ characteristics ଶିଷ୍ଟ୍ୟ ଅଛି, ଯାହା ଏହାର ସ୍ଥିର କାର୍ଯ୍ୟର ଚାବି ଅଟେ:
ସକରାତ୍ମକ ଏବଂ ନକାରାତ୍ମକ କ୍ରମ ସ୍ରୋତଗୁଡିକ ପାଇଁ ଉଚ୍ଚ ପ୍ରତିବନ୍ଧକ |: ସାଧାରଣ ଅପରେଟିଂ ଅବସ୍ଥାରେ, କେବଳ ଏକ ଛୋଟ ଉତ୍ତେଜନା କରେଣ୍ଟ୍ ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମର ୱିଣ୍ଡିଙ୍ଗ୍ ଦେଇ ପ୍ରବାହିତ ହୁଏ|ଏହି ସମୟରେ, ଟ୍ରାନ୍ସଫର୍ମର ଏକ ଅନଲୋଡ୍ ଅବସ୍ଥାରେ ଅଛି (ଅନେକ ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମରର କ secondary ଣସି ସେକେଣ୍ଡାରୀ ୱିଣ୍ଡିଙ୍ଗ୍ ନାହିଁ, ଏହି ଅନଲୋଡ୍ ଦୃଶ୍ୟ ପାଇଁ ସେମାନଙ୍କ ସଂରଚନାକୁ ଆହୁରି ସରଳ କରିଥାଏ) |
ଶୂନ - କ୍ରମ ସ୍ରୋତ ପାଇଁ କମ୍ ପ୍ରତିରୋଧ |: ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମର ସାଧାରଣତ Z Z - ପ୍ରକାର (ଜିଗଜାଗ୍) ତାରକୁ ଗ୍ରହଣ କରେ, ଯେଉଁଠାରେ ପ୍ରତ୍ୟେକ ପର୍ଯ୍ୟାୟ କୋଇଲ୍ ଯଥାକ୍ରମେ ଦୁଇଟି ଲୁହା କୋର ପୋଲରେ କ୍ଷତ ହୋଇଥାଏ|ଯେତେବେଳେ ଏକ ଭୂମି ତ୍ରୁଟି ହେତୁ ଶୂନ - କ୍ରମ କରେଣ୍ଟ ସୃଷ୍ଟି ହୁଏ, ସମାନ ଲୁହା କୋର ପୋଲ ଉପରେ ଦୁଇଟି ୱିଣ୍ଡିଙ୍ଗ୍ କ୍ରମରେ ଓଲଟା ପୋଲାରିଟିରେ ସଂଯୁକ୍ତ|ସେମାନଙ୍କର ପ୍ରେରିତ ଇଲେକ୍ଟ୍ରୋମୋଟିଭ୍ ଶକ୍ତିଗୁଡ଼ିକ ସମାନତା ଏବଂ ବିପରୀତ ଦିଗରେ ସମାନ, ପରସ୍ପରକୁ {{4} ବାତିଲ୍ କରି ଫଳସ୍ୱରୂପ ଅତ୍ୟଧିକ କମ୍ ଶୂନ - କ୍ରମ ପ୍ରତିରୋଧ (ପ୍ରାୟ 10Ω, ସାଧାରଣ ଟ୍ରାନ୍ସଫର୍ମର ତୁଳନାରେ ବହୁତ ଛୋଟ)|ଏହି ନିମ୍ନ ପ୍ରତିରୋଧ ସୁନିଶ୍ଚିତ କରେ ଯେ ଶୂନ୍ୟ - କ୍ରମ କରେଣ୍ଟ ନିରପେକ୍ଷ ପଏଣ୍ଟ ଗ୍ରାଉଣ୍ଡିଂ ରେଜିଷ୍ଟର ଏବଂ ଆର୍ଟିଙ୍ଗ ଟ୍ରାନ୍ସଫର୍ମର ମାଧ୍ୟମରେ ସୁଗମ ପ୍ରବାହିତ ହୋଇପାରେ, ତ୍ରୁଟି ସୁରକ୍ଷା ପାଇଁ ସର୍ତ୍ତ ସୃଷ୍ଟି କରେ |
ଏହି ପ୍ରତିବନ୍ଧକ ଚରିତ୍ରଟି ମଧ୍ୟ ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମରର ଅପରେଟିଂ ମୋଡ୍ ନିର୍ଣ୍ଣୟ କରେ:ଲମ୍ବା - ଟର୍ମ ଅନଲୋଡ୍ ଅପରେସନ୍ ଏବଂ କ୍ଷୁଦ୍ର - ଟର୍ମ ଓଭରଲୋଡ୍ ଅପରେସନ୍ |। ଏହା କେବଳ ଏକ ଗ୍ରାଉଣ୍ଡ୍ ଫଲ୍ଟର ଘଟଣା ଠାରୁ ଶୂନ - କ୍ରମର ସୁରକ୍ଷା ତ୍ରୁଟିପୂର୍ଣ୍ଣ ଲାଇନକୁ କାଟିବା ପର୍ଯ୍ୟନ୍ତ କାର୍ଯ୍ୟ କରିଥାଏ, ଏବଂ ତ୍ରୁଟି କରେଣ୍ଟ ଏହା ସଂକ୍ଷେପରେ ଅତିକ୍ରମ କରେ |
4। ମେଳଣ ଦକ୍ଷତାକୁ ଉନ୍ନତ କର ଏବଂ ବିନିଯୋଗ ମୂଲ୍ୟ ହ୍ରାସ କର |
ସାଧାରଣ ଟ୍ରାନ୍ସଫର୍ମର ତୁଳନାରେ, ଆର୍ପି ଦମନ କୋଇଲ୍ ସହିତ ମେଳ କରିବାରେ ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମରର ସ୍ପଷ୍ଟ ସୁବିଧା ଅଛି: ନିୟମାବଳୀ ଅନୁଯାୟୀ ଯେତେବେଳେ ସାଧାରଣ ଟ୍ରାନ୍ସଫର୍ମରଗୁଡିକ ଆର୍ ଦମନ କୋଇଲ୍ ସହିତ ବ୍ୟବହୃତ ହୁଏ, ଆର୍ ଦମନ କୋଇଲର କ୍ଷମତା ଟ୍ରାନ୍ସଫର୍ମରର କ୍ଷମତାର 20% ରୁ ଅଧିକ ହୋଇପାରିବ ନାହିଁ; ଯେତେବେଳେ Z - ପ୍ରକାର ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମରଗୁଡିକ ନିଜ ନିଜ କ୍ଷମତାର 90% ~ 100% ସହିତ ଆର୍ ଦମନ କୋଇଲ୍ ସହିତ ମେଳ କରିପାରିବେ, କ୍ୟାପିସିଟିଭ୍ ସାମ୍ପ୍ରତିକ କ୍ଷତିପୂରଣର କାର୍ଯ୍ୟଦକ୍ଷତାକୁ ଯଥେଷ୍ଟ ଉନ୍ନତ କରିବେ |
ଏହା ସହିତ, କିଛି ଗ୍ରାଉଣ୍ଡ୍ ଟ୍ରାନ୍ସଫର୍ମରଗୁଡିକ ଦ୍ ground ିତୀୟ ଭାର ସହିତ ସଂଯୁକ୍ତ ହୋଇପାରିବ ଯେତେବେଳେ ଗ୍ରାଉଣ୍ଡ୍ ସୁରକ୍ଷା କାର୍ଯ୍ୟଗୁଡ଼ିକୁ ହୃଦୟଙ୍ଗମ କରେ|ଏହାର ଅର୍ଥ ସେମାନେ ନିର୍ଦ୍ଦିଷ୍ଟ ପରିସ୍ଥିତିରେ ସାଧାରଣ ବଣ୍ଟନ ଟ୍ରାନ୍ସଫର୍ମରଗୁଡ଼ିକୁ ବଦଳାଇ ପାରିବେ, ଦୁଇଟି କାର୍ଯ୍ୟକୁ ଗୋଟିଏ ଉପକରଣରେ ସଂଯୋଗ କରି ପାୱାର୍ ଗ୍ରୀଡ୍ ନିର୍ମାଣର ସାମଗ୍ରିକ ବିନିଯୋଗ ମୂଲ୍ୟକୁ ହ୍ରାସ କରିପାରିବେ |
ସଂକ୍ଷେପରେ, ପ୍ରାକୃତିକ ନିରପେକ୍ଷ ପଏଣ୍ଟ ଅଭାବରୁ ପାୱାର୍ ଗ୍ରୀଡ୍ ପାଇଁ ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମର କେବଳ ଏକ "ନିରପେକ୍ଷ ବିନ୍ଦୁ ବିଲଡର୍" ନୁହେଁ ବରଂ ଏକ "ଦୋଷ ପ୍ରୋଟେକ୍ଟର୍" ଯାହା ସାମ୍ପ୍ରତିକ ପ୍ରତିରୋଧ ବ characteristics ଶିଷ୍ଟ୍ୟକୁ ଅପ୍ଟିମାଇଜ୍ କରେ ଏବଂ ନିର୍ଭରଯୋଗ୍ୟ ସୁରକ୍ଷା କାର୍ଯ୍ୟକୁ ସୁନିଶ୍ଚିତ କରେ|ଏହାର ସ୍ structure ତନ୍ତ୍ର ଗଠନ ଏବଂ ଅପରେଟିଂ ମୋଡ୍ ଏହାକୁ ଆଧୁନିକ ପାୱାର୍ ଗ୍ରୀଡ୍ଗୁଡ଼ିକରେ ଏକ ଅପରିହାର୍ଯ୍ୟ ଉପକରଣ ଭାବରେ ପରିଣତ କରେ, ବିଶେଷତ large ବୃହତ କ୍ୟାପିସିଟିଭ୍ ସ୍ରୋତ ସହିତ ସହରୀ ପାୱାର୍ ଗ୍ରୀଡରେ |
IV। ପୃଥିବୀ ଟ୍ରାନ୍ସଫର୍ମରର ପ୍ରୟୋଗ |
ଏକ ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମରର ମୂଳ କାର୍ଯ୍ୟ ହେଉଛି ଏକ ପ୍ରଦାନ କରିବା |ନିରପେକ୍ଷ ଗ୍ରାଉଣ୍ଡ୍ ପଏଣ୍ଟ |ଭିତ୍ତିହୀନ କିମ୍ବା ନିମ୍ନ - ସାମ୍ପ୍ରତିକ ଗ୍ରାଉଣ୍ଡ୍ ପାୱାର୍ ସିଷ୍ଟମ୍ ପାଇଁ|ଏହା ମୁଖ୍ୟତ scen ପରିସ୍ଥିତିରେ ବ୍ୟବହୃତ ହୁଏ ଯେଉଁଠାରେ ତ୍ରୁଟି ସୁରକ୍ଷା ଏବଂ ଭୋଲଟେଜ୍ ସ୍ଥିରତା ହାସଲ କରିବା ପାଇଁ ଗ୍ରାଉଣ୍ଡିଂ ଆବଶ୍ୟକ, ବଣ୍ଟନ ନେଟୱାର୍କ, ଶିଳ୍ପ କ୍ଷେତ୍ର, ନୂତନ ଶକ୍ତି ପ୍ରଣାଳୀ ଇତ୍ୟାଦି |
1। ମଧ୍ୟମ ଏବଂ ନିମ୍ନ - ଭୋଲଟେଜ୍ ବଣ୍ଟନ ନେଟୱାର୍କ |
ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମରର ଏହା ହେଉଛି ସବୁଠାରୁ ପ୍ରାଥମିକ ପ୍ରୟୋଗ କ୍ଷେତ୍ର, ବିଶେଷତ medium ମଧ୍ୟମ - ଭୋଲଟେଜ୍ ବଣ୍ଟନ ପ୍ରଣାଳୀ ଯେପରିକି 10kV ଏବଂ 20kV |
- ଅଧିକାଂଶ ମଧ୍ୟମ - ଭୋଲଟେଜ୍ ବିତରଣ ନେଟୱାର୍କଗୁଡ଼ିକ "ଭିତ୍ତିହୀନ ନିରପେକ୍ଷ" କିମ୍ବା "ଆର୍କ ଦମନ କୋଇଲ୍ ମାଧ୍ୟମରେ ନିରପେକ୍ଷ ଗ୍ରାଉଣ୍ଡ୍" ମୋଡ୍ ଗ୍ରହଣ କରନ୍ତି, ଏବଂ ଅନ୍ତର୍ନିହିତ ଭାବରେ ଏକ ପ୍ରାକୃତିକ ନିରପେକ୍ଷ ଗ୍ରାଉଣ୍ଡ୍ ପଏଣ୍ଟ ଅଭାବ |
- ଷ୍ଟାର୍ (Y) ସଂଯୋଗ ମାଧ୍ୟମରେ ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମର୍ସ ଏକ ନିରପେକ୍ଷ ଟର୍ମିନାଲ୍ ପ୍ରଦାନ କରେ, ଯାହା ପରେ ଗ୍ରାଉଣ୍ଡିଂ ରେଜିଷ୍ଟର କିମ୍ବା ଆର୍ ଦମନ କୋଇଲ୍ ସହିତ ଭୂମି ସହିତ ସଂଯୁକ୍ତ |ଏକକ - ପର୍ଯ୍ୟାୟ ଭୂମି ତ୍ରୁଟି ନିୟନ୍ତ୍ରଣ |.
- କାର୍ଯ୍ୟ: ଯେତେବେଳେ ଧାଡିରେ ଗୋଟିଏ - ଫେଜ୍ ଗ୍ରାଉଣ୍ଡ୍ ତ୍ରୁଟି ଘଟେ, ଏହା ତ୍ରୁଟି କରେଣ୍ଟକୁ ସୀମିତ କରିପାରେ, ଓଭରଭୋଲଟେଜରୁ ଯନ୍ତ୍ରାଂଶର କ୍ଷତିକୁ ରୋକିପାରେ ଏବଂ ରିଲେ ସୁରକ୍ଷା ଉପକରଣଗୁଡ଼ିକୁ ତ୍ରୁଟି ବିନ୍ଦୁକୁ ଶୀଘ୍ର ଖୋଜିବାରେ ସାହାଯ୍ୟ କରିଥାଏ |
2। ଇଣ୍ଡଷ୍ଟ୍ରିଆଲ୍ ହାଇ - ଭୋଲଟେଜ୍ ଯନ୍ତ୍ରପାତି ସିଷ୍ଟମ୍ |
ବୃହତ କାରଖାନା ଏବଂ ଇଣ୍ଡଷ୍ଟ୍ରିଆଲ୍ ପାର୍କରେ ଉଚ୍ଚ - ଭୋଲଟେଜ୍ ମୋଟର, ଟ୍ରାନ୍ସଫର୍ମର ଏବଂ ଅନ୍ୟାନ୍ୟ ଯନ୍ତ୍ରପାତିଗୁଡିକ କାର୍ଯ୍ୟକ୍ଷମ ନିରାପତ୍ତା ନିଶ୍ଚିତ କରିବାକୁ ଆର୍ଟିଙ୍ଗ ଟ୍ରାନ୍ସଫର୍ମର ଆବଶ୍ୟକ କରନ୍ତି |
- ଶିଳ୍ପ ପ୍ରଣାଳୀରେ, ଉଚ୍ଚ - ଭୋଲଟେଜ୍ ମୋଟର (6kV, 10kV), ରେକ୍ଟିଫାୟର୍ ଉପକରଣ ଇତ୍ୟାଦି ଯଦି ଭିତ୍ତିହୀନ ନିରପେକ୍ଷ ସହିତ ଡିଜାଇନ୍ ହୁଏ, ଇନସୁଲେସନ୍ ଭାଙ୍ଗିବା କାରଣରୁ - ରୁ - ଫେଜ୍ ସର୍ଟ ସର୍କିଟ୍ ପ୍ରବୃତ୍ତି |
- ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମରଗୁଡିକ ଏହିପରି ଯନ୍ତ୍ରର ବିଦ୍ୟୁତ୍ ଯୋଗାଣ ବ୍ୟବସ୍ଥା ପାଇଁ ଏକ ନିରପେକ୍ଷ ଗ୍ରାଉଣ୍ଡ୍ ପଏଣ୍ଟ ପ୍ରଦାନ କରନ୍ତି ଏବଂ ହୃଦୟଙ୍ଗମ କରିବା ପାଇଁ ଗ୍ରାଉଣ୍ଡିଂ ସୁରକ୍ଷା ଉପକରଣଗୁଡ଼ିକ ସହିତ ସହଯୋଗ କରନ୍ତି |ତ୍ରୁଟି ସାମ୍ପ୍ରତିକ ଚିହ୍ନଟ ଏବଂ ଦ୍ରୁତ ଗତିରେ ଚାଲିବା |.
- ସାଧାରଣ ଦୃଶ୍ୟ: ପେଟ୍ରୋକେମିକାଲ୍, ଧାତବ ଏବଂ ଖଣି ଶିଳ୍ପରେ ଉଚ୍ଚ - ଭୋଲଟେଜ୍ ବିଦ୍ୟୁତ୍ ଯୋଗାଣ ପ୍ରଣାଳୀ, ଯାହା କ୍ରମାଗତ ଉତ୍ପାଦନ ନିଶ୍ଚିତ କରିବା ଏବଂ ତ୍ରୁଟି ବିସ୍ତାରକୁ ରୋକିବା ଆବଶ୍ୟକ |
3। ନୂତନ ଶକ୍ତି ଶକ୍ତି ଉତ୍ପାଦନ ପ୍ରଣାଳୀ |
ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମରଗୁଡ଼ିକ ହେଉଛି ବୁଷ୍ଟର୍ ଷ୍ଟେସନ୍ ଏବଂ ଫୋଟୋଭୋଲ୍ଟିକ୍ ପାୱାର୍ ପ୍ଲାଣ୍ଟ ଏବଂ ପବନ ଫାର୍ମଗୁଡିକର ସଂଗ୍ରହ ଲାଇନଗୁଡ଼ିକରେ ପ୍ରମୁଖ ସହାୟକ ଉପକରଣ |
- ନୂତନ ଶକ୍ତି ପ୍ରଣାଳୀରେ ଇନଭର୍ଟର ଏବଂ ବାକ୍ସ - ପ୍ରକାର ଟ୍ରାନ୍ସଫର୍ମରଗୁଡିକ ସାଧାରଣତ power ବିଦ୍ୟୁତ୍ ଉତ୍ପାଦନ ଦକ୍ଷତା ଉପରେ ଗ୍ରାଉଣ୍ଡ୍ ତ୍ରୁଟିର ପ୍ରଭାବକୁ ହ୍ରାସ କରିବା ପାଇଁ “ଭିତ୍ତିହୀନ ନିରପେକ୍ଷ” ଡିଜାଇନ୍ ଗ୍ରହଣ କରନ୍ତି |
- ବୁର୍ସିଂ ଷ୍ଟେସନରେ 110kV ଏବଂ 35kV ସିଷ୍ଟମ୍ ପାଇଁ ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମରଗୁଡିକ ନିରପେକ୍ଷ ଗ୍ରାଉଣ୍ଡ୍ ପଏଣ୍ଟ ପ୍ରଦାନ କରନ୍ତି ଏବଂ ତ୍ରୁଟି ପ୍ରବାହକୁ ସୀମିତ ରଖିବା ପାଇଁ ଗ୍ରାଉଣ୍ଡିଂ ପ୍ରତିରୋଧକ ସହିତ ସହଯୋଗ କରନ୍ତି, ଇନଭର୍ଟର ଏବଂ ଟ୍ରାନ୍ସଫର୍ମର ପରି ସଠିକ ଉପକରଣକୁ ସୁରକ୍ଷା ଦିଅନ୍ତି |
- କାର୍ଯ୍ୟ: ଏକକ - ଫେଜ୍ ଗ୍ରାଉଣ୍ଡ୍ ତ୍ରୁଟି କାରଣରୁ ସୃଷ୍ଟି ହୋଇଥିବା ସମଗ୍ର ବିଦ୍ୟୁତ୍ ଉତ୍ପାଦନ ୟୁନିଟ୍ ର ବନ୍ଦକୁ ରୋକନ୍ତୁ ଏବଂ ନୂତନ ଶକ୍ତି ପ୍ରଣାଳୀର ବିଦ୍ୟୁତ୍ ଯୋଗାଣ ନିର୍ଭରଯୋଗ୍ୟତାକୁ ଉନ୍ନତ କରନ୍ତୁ |
4। ସ୍ୱତନ୍ତ୍ର {{1} en ଦୃଶ୍ୟ ଶକ୍ତି ଯୋଗାଣ ବ୍ୟବସ୍ଥା |
ଉଚ୍ଚ ନିରାପତ୍ତା ଆବଶ୍ୟକତା ସହିତ କେତେକ ବିଶେଷ ପରିସ୍ଥିତି ମଧ୍ୟ ସଠିକ୍ ଗ୍ରାଉଣ୍ଡ୍ ସୁରକ୍ଷା ହାସଲ କରିବା ପାଇଁ ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମର ଆବଶ୍ୟକ କରେ |
- ରେଳ ଟ୍ରାକ୍ସନ୍ ବିଦ୍ୟୁତ୍ ଯୋଗାଣ |: ଉଚ୍ଚ - ସ୍ପିଡ୍ ରେଳ ଏବଂ ମେଟ୍ରୋଗୁଡିକର ଟ୍ରାକ୍ସନ୍ ସବଷ୍ଟେସନରେ, 27.5kV ଟ୍ରାକ୍ସନ୍ ନେଟୱାର୍କ ଏକକ - ପର୍ଯ୍ୟାୟ ବିଦ୍ୟୁତ୍ ଯୋଗାଣ ଗ୍ରହଣ କରେ|ଭୋଲଟେଜକୁ ସନ୍ତୁଳିତ କରିବା ଏବଂ ଶୂନ - କ୍ରମ କରେଣ୍ଟକୁ ଦମନ କରିବା ପାଇଁ ଆର୍ଟିଙ୍ଗ ଟ୍ରାନ୍ସଫର୍ମରଗୁଡ଼ିକ ଆବଶ୍ୟକ |
- ଅଫଶୋର ପବନ ଶକ୍ତି / ତେଲ ପ୍ଲାଟଫର୍ମ |: ସାମୁଦ୍ରିକ ପରିବେଶରେ ଯନ୍ତ୍ରପାତି ଇନସୁଲେସନ୍ କ୍ଷୟ ହେବାର ପ୍ରବୃତ୍ତି|ଇରଫିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମରଗୁଡିକ, ଏକତ୍ର - ପ୍ରତିରୋଧକ ଗ୍ରାଉଣ୍ଡ୍ ଡିଭାଇସ୍ ସହିତ, ତ୍ରୁଟି ହେଲେ କରେଣ୍ଟ୍ର ନିରାପଦ ନିଷ୍କାସନକୁ ସୁନିଶ୍ଚିତ କରେ, ଯନ୍ତ୍ରାଂଶ ନଷ୍ଟ କିମ୍ବା ବ୍ୟକ୍ତିଗତ ବିଦ୍ୟୁତ୍ ଆଘାତକୁ ରୋକିଥାଏ |
ଭି। ଏକ ଆର୍ଟିଙ୍ଗ୍ ଟ୍ରାନ୍ସଫର୍ମର ବାଛିବା ପାଇଁ ମୁଖ୍ୟ କାରକ |
ସିଷ୍ଟମ୍ ଭୋଲଟେଜ୍ ଏବଂ ଗ୍ରାଉଣ୍ଡ୍ ମୋଡ୍ |
ଇନସୁଲେସନ୍ ସୁସଙ୍ଗତତା ପାଇଁ ଟ୍ରାନ୍ସଫର୍ମରର ରେଟେଡ୍ ଭୋଲଟେଜ୍ ଗ୍ରୀଡ୍ (6kV / 11kV / 33kV) ସହିତ ମେଳ କରନ୍ତୁ|ଗ୍ରାଉଣ୍ଡିଂ ପ୍ରକାର ଉପରେ ଆଧାର କରି ଚୟନ କରନ୍ତୁ: ଆର୍କ ଦମନ କୋଇଲ ସିଷ୍ଟମଗୁଡିକ ଉଚ୍ଚ - କ୍ଷମତା କୋଇଲ ମେଳକକୁ ସମର୍ଥନ କରୁଥିବା ମଡେଲଗୁଡିକ ଆବଶ୍ୟକ କରେ|ଛୋଟ - ପ୍ରତିରୋଧ ଗ୍ରାଉଣ୍ଡିଂ ସୁରକ୍ଷା ସକ୍ରିୟତା ନିଶ୍ଚିତ କରିବାକୁ କମ୍ ଶୂନ - କ୍ରମ ପ୍ରତିରୋଧ ଆବଶ୍ୟକ କରେ |
2। ୱିଣ୍ଡିଙ୍ଗ୍ ଡିଜାଇନ୍ ଏବଂ ଜିରୋ - କ୍ରମ ପ୍ରତିରୋଧ |
Z - ପ୍ରକାର (ଜିଗଜାଗ) ୱିଣ୍ଡିଙ୍ଗକୁ ପ୍ରାଥମିକତା ଦିଅନ୍ତୁ, ଯାହା ଅଲ୍ଟ୍ରା - ନିମ୍ନ ଶୂନ - କ୍ରମ ପ୍ରତିରୋଧ (~ 10Ω) ପ୍ରଦାନ କରିଥାଏ ଏବଂ ଆର୍କ ଦମନ କୋଇଲ କ୍ଷମତାର 90% –100% ବ୍ୟବହାରକୁ ସକ୍ଷମ କରିଥାଏ|ପ୍ରଭାବଶାଳୀ ଶୂନ - କ୍ରମ କରେଣ୍ଟ ଟ୍ରାନ୍ସମିସନକୁ ସୁଗମ କରିବା ପାଇଁ ସିଷ୍ଟମର ତ୍ରୁଟି ସାମ୍ପ୍ରତିକ ଆବଶ୍ୟକତା ସହିତ ପ୍ରତିରୋଧ ଆଲାଇନ୍ସ ନିଶ୍ଚିତ କରନ୍ତୁ |
3। ଗ୍ରାଉଣ୍ଡ୍ କ୍ୟାପିସିଟିଭ୍ କରେଣ୍ଟ୍ ଏବଂ ସାମର୍ଥ୍ୟର ଆକାର |
Calculate the grid's total grounding capacitive current (critical for systems >10A) ଆର୍ ଦମନ କୋଇଲର କ୍ଷତିପୂରଣ କରେଣ୍ଟ କିମ୍ବା କ୍ଷୁଦ୍ର - ଟର୍ମ ଫଲ୍ଟ କରେଣ୍ଟକୁ ଗ୍ରାଉଣ୍ଡିଂ ରେଜିଷ୍ଟରରୁ ପରିଚାଳନା କରିବା ପାଇଁ ଟ୍ରାନ୍ସଫର୍ମରର ଆକାର, ତ୍ରୁଟି ସମୟରେ ଓଭରଲୋଡ୍ ରୋକିବା |
4। କାର୍ଯ୍ୟକ୍ଷମ ଗୁଣ ଏବଂ ସାମର୍ଥ୍ୟକୁ ପ୍ରତିରୋଧ କରନ୍ତୁ |
ଏହାର "ଲମ୍ବା - ଟର୍ମ ନୋ - ଲୋଡ୍, ସର୍ଟ - ଟର୍ମ ଓଭରଲୋଡ୍" ଅପରେସନ୍ ସହିତ ଖାପ ଖୁଆଇ: କ୍ଷୁଦ୍ର - ସମୟକୁ ପ୍ରତିରୋଧ କରନ୍ତୁ (ସେକେଣ୍ଡ ପାଇଁ ତ୍ରୁଟି ସ୍ରୋତକୁ ସହ୍ୟ କରିବାକୁ) ଏବଂ ସାଧାରଣ କାର୍ଯ୍ୟ ସମୟରେ ଶକ୍ତି ବର୍ଜ୍ୟବସ୍ତୁ ହ୍ରାସ କରିବାକୁ କମ୍ - ଲୋଡ୍ କ୍ଷୟକୁ ପ୍ରାଥମିକତା ଦିଅନ୍ତୁ |
5। ପରିବେଶ ଏବଂ ସ୍ଥାପନ ଆବଶ୍ୟକତା |
କଠିନ ପରିବେଶ ପାଇଁ (ଧୂଳି, ଆର୍ଦ୍ରତା, ଉଚ୍ଚ ତାପମାତ୍ରା), ଉପଯୁକ୍ତ ସୁରକ୍ଷା ସ୍ତର (ଯଥା, IP54) ଏବଂ କ୍ଷୟ / ଉତ୍ତାପ ପ୍ରତିରୋଧ ସହିତ ମଡେଲଗୁଡିକ ବାଛନ୍ତୁ|ସ୍ପେସ୍ - ସୀମିତ ଅଞ୍ଚଳରେ (ସହରୀ ଷ୍ଟେସନ୍, ଇନଡୋର ସୁଇଚ୍ ଗିଅର୍), କମ୍ପାକ୍ଟ ଡିଜାଇନ୍ ପାଇଁ ବାଛ |
6। ମାନକ ଅନୁକରଣ ଏବଂ ପ୍ରମାଣପତ୍ର |
ଆନ୍ତର୍ଜାତୀୟ (IEC 60076) କିମ୍ବା ଜାତୀୟ (ଯଥା, GB / T 6451) ମାନକକୁ ପାଳନ କରିବା ନିଶ୍ଚିତ କରନ୍ତୁ|ଗ୍ରୀଡ୍ କାର୍ଯ୍ୟରେ ନିରାପତ୍ତା, ସୁସଙ୍ଗତତା, ଏବଂ ନିର୍ଭରଯୋଗ୍ୟତା ନିଶ୍ଚିତ କରିବାକୁ ବ valid ଧ ପ୍ରମାଣପତ୍ର (CE, CCC) ଯାଞ୍ଚ କରନ୍ତୁ |
VI। ଟ୍ରାନ୍ସଫର୍ମର ନିରପେକ୍ଷ ପଏଣ୍ଟ ଭିତ୍ତିହୀନ କାର୍ଯ୍ୟର ତ୍ରୁଟି |
ଟ୍ରାନ୍ସଫର୍ମର ନିରପେକ୍ଷ ବିନ୍ଦୁ ଭିତ୍ତିହୀନ ଅପରେସନ୍ ରେ ନିମ୍ନଲିଖିତ ପାଞ୍ଚଟି ଅସୁବିଧା ଅଛି:
- ଉଚ୍ଚ ଇନସୁଲେସନ୍ ସ୍ତରର ଆବଶ୍ୟକତା ଏବଂ ମୂଲ୍ୟ |: ଯେତେବେଳେ ଗୋଟିଏ - ଫେଜ୍ ଗ୍ରାଉଣ୍ଡିଂ ତ୍ରୁଟି ଘଟେ, - ଫଲ୍ଟ ପର୍ଯ୍ୟାୟର ଭୋଲଟେଜ୍ times3 ଗୁଣ ବ increases େ|ଫଳସ୍ୱରୂପ, ବିଦ୍ୟୁତ୍ ବ୍ୟବସ୍ଥାରେ ବ electrical ଦ୍ୟୁତିକ ଉପକରଣଗୁଡ଼ିକର ଉଚ୍ଚ ଇନସୁଲେସନ୍ ଗ୍ରେଡ୍ ରହିବା ଆବଶ୍ୟକ, ଯାହା ଉପକରଣର ଉତ୍ପାଦନ ମୂଲ୍ୟ ଏବଂ ପରବର୍ତ୍ତୀ ରକ୍ଷଣାବେକ୍ଷଣ ମୂଲ୍ୟକୁ ଯଥେଷ୍ଟ ବୃଦ୍ଧି କରିଥାଏ |
- ଆର୍ ଗ୍ରାଉଣ୍ଡ୍ ଓଭରଭୋଲଟେଜ୍ ର ବିପଦ |: ଯଦି ଏକକ - ଫେଜ୍ ଗ୍ରାଉଣ୍ଡିଂ କରେଣ୍ଟ୍ ଛୋଟ, କରେଣ୍ଟ ଶୂନ ଦେଇ ଗଲାବେଳେ ଆର୍କ ଲିଭିଯିବ, ଏବଂ ଦୋଷ ଅଦୃଶ୍ୟ ହୋଇଯିବ|ଅବଶ୍ୟ, ଯେତେବେଳେ କରେଣ୍ଟ୍ 30 ଆମ୍ପେର୍ ଅତିକ୍ରମ କରେ, ଏକ ସ୍ଥିର ଆର୍କ ସୃଷ୍ଟି ହେବ, କ୍ରମାଗତ ଆର୍ ଗ୍ରାଉଣ୍ଡିଂ ଗଠନ କରିବ|ଏହା କେବଳ ଯନ୍ତ୍ରପାତିକୁ କ୍ଷତି ପହଞ୍ଚାଏ ନାହିଁ ବରଂ ଦୁଇଟି - ପର୍ଯ୍ୟାୟ କିମ୍ବା ତିନୋଟି - ଫେଜ୍ ସର୍ଟ ସର୍କିଟ୍ ମଧ୍ୟ ସୃଷ୍ଟି କରିପାରେ |
- ଗ୍ରାଉଣ୍ଡିଂ ରିଲେ ସୁରକ୍ଷା ବାଛିବାରେ ଅସୁବିଧା |: ସମ୍ବେଦନଶୀଳ ଏବଂ ଚୟନକାରୀ ସୁରକ୍ଷା ହୃଦୟଙ୍ଗମ କରିବା କଷ୍ଟକର|ବିଶେଷକରି ଆର୍ ଦମନ କୋଇଲ୍ ସହିତ ପାୱାର୍ ଗ୍ରୀଡ୍ ପାଇଁ, ଏହିପରି ସଂରକ୍ଷଣର ବିନ୍ୟାସ ଏବଂ ସଠିକ୍ କାର୍ଯ୍ୟ ଅଧିକ କଷ୍ଟସାଧ୍ୟ ହୋଇଯାଏ, ଯାହା ତ୍ରୁଟିର ଠିକ୍ ସମୟରେ ଚିହ୍ନଟ ଏବଂ ବିଚ୍ଛିନ୍ନତାକୁ ସହଜରେ ପ୍ରଭାବିତ କରିଥାଏ |
- ବିଚ୍ଛିନ୍ନତା ଦ୍ res ାରା ରିଜୋନାନ୍ସ ଓଭରଭୋଲଟେଜ୍ ହୋଇପାରେ |: ତାରଗୁଡିକ ଭାଙ୍ଗିବା, ବିଭିନ୍ନ ସମୟରେ ସୁଇଚ୍ ର ସୁଇଚ୍ ଅପରେସନ୍ ଏବଂ ବିଭିନ୍ନ ଅବଧିରେ ଫ୍ୟୁଜ୍ ଫ୍ୟୁଜିଙ୍ଗ୍ ଭଳି କାର୍ଯ୍ୟଗୁଡ଼ିକ ଫେରୋରେସୋନାନ୍ସ ଓଭରଭୋଲଟେଜକୁ ନେଇପାରେ|ଏହି ଓଭରଭୋଲଟେଜ୍ ବିଜୁଳି ଆରେଷ୍ଟର ବିସ୍ଫୋରଣ, ଲୋଡ୍ ଟ୍ରାନ୍ସଫର୍ମରର ଓଲଟା ପର୍ଯ୍ୟାୟ କ୍ରମ ଏବଂ ବ electrical ଦ୍ୟୁତିକ ଉପକରଣର ଇନସୁଲେସନ୍ ଫ୍ଲାସୋଭର ହୋଇପାରେ |
- ଇଲେକ୍ଟ୍ରୋମ୍ୟାଗ୍ନେଟିକ୍ ଭୋଲଟେଜ୍ ଟ୍ରାନ୍ସଫର୍ମରର ରେଜୋନାନ୍ସ ଓଭରଭୋଲଟେଜ୍ |: ପାୱାର୍ ଗ୍ରୀଡ୍ ପାରାମିଟରଗୁଡିକର ଅସମାନତା ହେତୁ, ନିରପେକ୍ଷ ବିନ୍ଦୁ ବିସ୍ଥାପନ ପ୍ରାୟତ fer ଫେରୋରେସୋନାନ୍ସ ଓଭରଭୋଲଟେଜ୍ ସୃଷ୍ଟି କରେ, ଯାହା ଇଲେକ୍ଟ୍ରୋ-ମ୍ୟାଗ୍ନେଟିକ୍ ଭୋଲଟେଜ୍ ଟ୍ରାନ୍ସଫର୍ମରର ଉଚ୍ଚ - ଭୋଲଟେଜ୍ ଫ୍ୟୁଜକୁ ବାରମ୍ବାର ଉଡାଇଥାଏ|ଗୁରୁତର ପରିସ୍ଥିତିରେ, ଏହା ନିଜେ ଟ୍ରାନ୍ସଫର୍ମରକୁ ମଧ୍ୟ ପୋଡି ଦେଇପାରେ |
VII ଟ୍ରାନ୍ସଫର୍ମର ନିରପେକ୍ଷ ବିନ୍ଦୁ ଭିତ୍ତିହୀନ କାର୍ଯ୍ୟର ଲାଭ |
- ଉଚ୍ଚ ବିଦ୍ୟୁତ୍ ଯୋଗାଣ ନିର୍ଭରଯୋଗ୍ୟତା: ଏକକ - ପର୍ଯ୍ୟାୟ ଗ୍ରାଉଣ୍ଡ୍ ତ୍ରୁଟି ସମୟରେ ତିନୋଟି - ଫେଜ୍ ଭୋଲଟେଜ୍ / କରେଣ୍ଟରେ ସାମାନ୍ୟ ପରିବର୍ତ୍ତନ|କ immediate ଣସି ତତକ୍ଷଣାତ୍ ଟ୍ରପିଂ, ~ 2 ଘଣ୍ଟା ମଧ୍ୟରେ ତ୍ରୁଟି ସଫା ହୋଇ, ନିରନ୍ତର ଶକ୍ତି ସୁନିଶ୍ଚିତ କରେ |
- ଯୋଗାଯୋଗ / ସଙ୍କେତ ପ୍ରଣାଳୀରେ କମ୍ ବାଧା: ସମୃତ୍ତ ତିନି - ପର୍ଯ୍ୟାୟ କାର୍ଯ୍ୟ ଅଧୀନରେ ଦୁର୍ବଳ ବ elect ଦ୍ୟୁତିକ ଚୁମ୍ବକୀୟ ବାଧା; ଛୋଟ ଗ୍ରାଉଣ୍ଡିଂ କରେଣ୍ଟ ସର୍ବନିମ୍ନ ପ୍ରଭାବ ସୃଷ୍ଟି କରେ; ଛୋଟ ପ୍ରଣାଳୀରେ (ଯଥା, ଗ୍ରାମୀଣ ଗ୍ରୀଡ୍) arcs - ଲିଭାଇବା |
- ତ୍ରୁଟି ଚିହ୍ନଟ ଏବଂ ଅବସ୍ଥାନକୁ ସହଜ କରିଥାଏ: ଭିନ୍ନ ଭିନ୍ନ ଗ୍ରାଉଣ୍ଡିଂ କରେଣ୍ଟ ସୁରକ୍ଷା ଉପକରଣଗୁଡ଼ିକୁ ତ୍ରୁଟି ଚିହ୍ନଟ ଏବଂ ଖୋଜିବାରେ ସାହାଯ୍ୟ କରେ |
- ସାମ୍ପ୍ରତିକ - ସୀମିତ ଉପକରଣଗୁଡ଼ିକର ଚାହିଦା ହ୍ରାସ କରେ: ଛୋଟ ଗ୍ରାଉଣ୍ଡିଂ କରେଣ୍ଟ ବୃହତ - କ୍ଷମତା କରେଣ୍ଟ {{2} equipment ଉପକରଣ ସୀମିତ କରିବା, ଖର୍ଚ୍ଚ କାଟିବା ଏବଂ ଡିଜାଇନ୍ ସରଳୀକରଣର ଆବଶ୍ୟକତାକୁ ଦୂର କରିଥାଏ |
- ନିର୍ଦ୍ଦିଷ୍ଟ ପରିସ୍ଥିତିରେ ଉତ୍ତମ ଓଭରଭୋଲଟେଜ୍ ନିୟନ୍ତ୍ରଣ: ସାଧାରଣ / କ୍ଷଣସ୍ଥାୟୀ ପ୍ରକ୍ରିୟା ସମୟରେ ଭୋଲ୍ଟେଜ୍ ପରିବର୍ତ୍ତନକୁ ନିୟନ୍ତ୍ରଣ କରିବା ସହଜ, ଓଭରଭୋଲଟେଜ୍ କ୍ଷତି ବିପଦକୁ ହ୍ରାସ କରେ |
- କ୍ଷଣସ୍ଥାୟୀ ସିଷ୍ଟମ ସ୍ଥିରତା ବୃଦ୍ଧି କରେ: ଟ୍ରାନଜିଜେଣ୍ଟ ସମୟରେ ତିନୋଟି - ଫେଜ୍ ଭୋଲଟେଜ୍ ସନ୍ତୁଳନ ବଜାୟ ରଖିବା ସହଜ, ମୁଖ୍ୟ ଉପକରଣ ଉପରେ ପ୍ରଭାବ ହ୍ରାସ କରିବା ଏବଂ କ୍ୟାସକେଡିଂ ସମସ୍ୟାକୁ ଏଡାଇବା |
