ଟ୍ରାନ୍ସଫର୍ମର ଚାପ ରିଲିଫ ଏବଂ ତ୍ରୁଟି ଚିହ୍ନଟ ପ୍ରଣାଳୀ |

​​​​​​​



1 ପରିଚୟ



ତେଲରେ - ବୁଡିତ ଟ୍ରାନ୍ସଫର୍ମରରେ, ଆଭ୍ୟନ୍ତରୀଣ ଚାପ ପରିବର୍ତ୍ତନ କାର୍ଯ୍ୟର ଏକ ସାଧାରଣ ଅଂଶ|ଲୋଡିଂ ଚକ୍ର ସମୟରେ ଟ୍ରାନ୍ସଫର୍ମର ତେଲ ଗରମ ଏବଂ ଥଣ୍ଡା ହୋଇଥିବାରୁ ଟ୍ୟାଙ୍କ ଭିତରେ ସିଲ୍ ହୋଇଥିବା ଗ୍ୟାସ୍ ସ୍ଥାନ ବିସ୍ତାର ହୁଏ ଏବଂ ଚୁକ୍ତି ହୁଏ, ଯାହା ଟ୍ରାନ୍ସଫର୍ମର ଏନକ୍ଲୋଜର ମଧ୍ୟରେ ଧୀରେ ଧୀରେ ଚାପର ପରିବର୍ତ୍ତନ ଘଟାଏ|ସାଧାରଣ ଅପରେଟିଂ ଅବସ୍ଥାରେ, ଏହି ଚାପ ପରିବର୍ତ୍ତନ ଧୀରେ ଧୀରେ ଘଟେ ଏବଂ ମୁଖ୍ୟତ am ପରିବେଶର ତାପମାତ୍ରା ପରିବର୍ତ୍ତନ ଏବଂ ଟ୍ରାନ୍ସଫର୍ମର ଲୋଡିଂ ସହିତ ଜଡିତ |

ତଥାପି, ଆଭ୍ୟନ୍ତରୀଣ ବ electrical ଦୁତିକ ତ୍ରୁଟିଗୁଡ଼ିକ ସମ୍ପୂର୍ଣ୍ଣ ଭିନ୍ନ ଚାପ ଆଚରଣ ସୃଷ୍ଟି କରେ|ଇଭେଣ୍ଟଗୁଡିକ ଯେପରିକି ୱିଣ୍ଡିଙ୍ଗ୍ ବିଫଳତା କିମ୍ବା ଆଭ୍ୟନ୍ତରୀଣ ଆର୍ସିଂ ଶୀଘ୍ର ଗ୍ୟାସରେ ଇନସୁଲେଟିଂ ତେଲକୁ କ୍ଷୟ କରିପାରେ, ଟ୍ୟାଙ୍କ ଭିତରେ ହଠାତ୍ ଚାପ ତରଙ୍ଗ ସୃଷ୍ଟି କରେ|କାରଣ ଏହି ଦୋଷ - ଉତ୍ପାଦିତ ଚାପ ବୃଦ୍ଧି ମିଲିସେକେଣ୍ଡ ମଧ୍ୟରେ ଘଟେ, ଟ୍ରାନ୍ସଫର୍ମରଗୁଡ଼ିକ କେବଳ ଚାପ ରିଲିଫ୍ ଉପକରଣ ଆବଶ୍ୟକ କରନ୍ତି ନାହିଁ, ବରଂ ବିପଜ୍ଜନକ ଟ୍ୟାଙ୍କ ବିଫଳତା ଘଟିବା ପୂର୍ବରୁ ଅସ୍ୱାଭାବିକ ଚାପ ଆଚରଣ ଚିହ୍ନଟ କରିବାରେ ସକ୍ଷମ ଉତ୍ସର୍ଗୀକୃତ ତ୍ରୁଟି ଚିହ୍ନଟ ପ୍ରଣାଳୀ ମଧ୍ୟ ଆବଶ୍ୟକ କରନ୍ତି |

ଏହି କାରଣରୁ, ଆଧୁନିକ ଟ୍ରାନ୍ସଫର୍ମର ସୁରକ୍ଷା ପ୍ରଣାଳୀ ସାଧାରଣତ two ଦୁଇଟି ମୁଖ୍ୟ ବର୍ଗରେ ବିଭକ୍ତ:

• ଚାପ ରିଲିଫ୍ ସିଷ୍ଟମ୍ |
• ତ୍ରୁଟି ଚିହ୍ନଟ ପ୍ରଣାଳୀ |

ଏହି ସ୍ତରୀୟ ସୁରକ୍ଷା ଦର୍ଶନ IEEE C57 ମାନକ ଏବଂ IEC 60076 ଟ୍ରାନ୍ସଫର୍ମର ଡିଜାଇନ୍ ଅଭ୍ୟାସରେ ବହୁଳ ଭାବରେ ପ୍ରତିଫଳିତ ହୋଇଛି |



2। ପ୍ରେସର ରିଲିଫ୍ ବନାମ ତ୍ରୁଟି ଚିହ୍ନଟ |



ଯଦିଓ ଟ୍ରାନ୍ସଫର୍ମର ଇଣ୍ଡଷ୍ଟ୍ରିରେ “ଚାପ ରିଲିଫ୍” ଏବଂ “ତ୍ରୁଟି ଚିହ୍ନଟ” ଶବ୍ଦଗୁଡ଼ିକ ଅଦଳବଦଳ ଭାବରେ ବ୍ୟବହୃତ ହୁଏ, ସେମାନେ ମ different ଳିକ ଭିନ୍ନ କାର୍ଯ୍ୟ କରନ୍ତି |

ଟ୍ରାନ୍ସଫର୍ମର ଟ୍ୟାଙ୍କରର ଯାନ୍ତ୍ରିକ ବିକୃତି କିମ୍ବା ଭାଙ୍ଗିବାକୁ ରୋକିବା ପାଇଁ ଏକ ଟ୍ରାନ୍ସଫର୍ମର ଚାପ ରିଲିଫ୍ ଉପକରଣ ଶାରୀରିକ ଭାବରେ ଅତ୍ୟଧିକ ଟ୍ୟାଙ୍କର ଚାପକୁ ମୁକ୍ତ କରିବାକୁ ଡିଜାଇନ୍ କରାଯାଇଛି|ଏହି ଉପକରଣଗୁଡ଼ିକ ମୁଖ୍ୟତ pressure ଚାପର ପରିମାଣକୁ ପ୍ରତିକ୍ରିୟା କରନ୍ତି ଏବଂ ଟ୍ରାନ୍ସଫର୍ମର ଚାପ ସୁରକ୍ଷା ପ୍ରଣାଳୀର ମୂଳଦୁଆ ସୃଷ୍ଟି କରନ୍ତି |

ଅନ୍ୟପକ୍ଷରେ, ତ୍ରୁଟି ଚିହ୍ନଟ ଉପକରଣଗୁଡ଼ିକ ଆଭ୍ୟନ୍ତରୀଣ ବ electrical ଦୁତିକ ତ୍ରୁଟି ସହିତ ଜଡିତ ଚାପ ପରିବର୍ତ୍ତନର ଗତି କିମ୍ବା ବ characteristics ଶିଷ୍ଟ୍ୟ ଉପରେ ନଜର ରଖନ୍ତି|ଚାପ ଛାଡିବା ପରିବର୍ତ୍ତେ, ସେମାନେ ପାୱାର ସିଷ୍ଟମରୁ ଟ୍ରାନ୍ସଫର୍ମରକୁ ପୃଥକ କରିବା ପାଇଁ ଆଲାର୍ମ କିମ୍ବା ଟ୍ରିପ୍ ସିଗନାଲ୍ ସୃଷ୍ଟି କରନ୍ତି |

ଟ୍ରାନ୍ସଫର୍ମର ଆକାର ଏବଂ ତ୍ରୁଟି ଶକ୍ତି ସ୍ତର ବୃଦ୍ଧି ହେତୁ ଏହି ପାର୍ଥକ୍ୟ ଅଧିକ ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ ହୋଇଯାଏ |



ସାରଣୀ 1 - ଚାପ ରିଲିଫ ଏବଂ ତ୍ରୁଟି ଚିହ୍ନଟ ମଧ୍ୟରେ ପାର୍ଥକ୍ୟ |

ଟ୍ରାନ୍ସଫର୍ମର ଚାପ ରିଲିଫ୍ ଉପକରଣଗୁଡ଼ିକ |



3.1 ଚାପ ରିଲିଫ୍ ଭଲଭ୍ (PRV)​​​​​​​

ପ୍ରେସର ରିଲିଜ୍ ଭଲଭ୍ ଟ୍ରାନ୍ସଫର୍ମର ଟ୍ୟାଙ୍କକୁ ଭିତରର ଅତ୍ୟଧିକ ଚାପରୁ ରକ୍ଷା କରିବା ପାଇଁ ଡିଜାଇନ୍ କରାଯାଇଛି|ଥରେ ଟ୍ୟାଙ୍କରେ ଥିବା ଚାପ ରିଲିଜ୍ ଚାପରେ ପହଞ୍ଚିବା ପରେ ଗ୍ୟାସ୍ ମୁକ୍ତ ହେବା ପାଇଁ ଭଲଭ୍ ସ୍ୱୟଂଚାଳିତ ଭାବରେ ଖୋଲିବ ଯେପର୍ଯ୍ୟନ୍ତ ଚାପ ସୁରକ୍ଷିତ ଚାପକୁ ନଆସିବ|ଏହା ସହିତ, ଯେତେବେଳେ ଆବଶ୍ୟକ ହୁଏ, ଉପଭୋକ୍ତାମାନଙ୍କୁ ଆଭ୍ୟନ୍ତରୀଣ ଚାପ ହ୍ରାସ କରିବା ପାଇଁ ଅପରେଟିଂ ରିଙ୍ଗକୁ ଟାଣି ଟ୍ରାନ୍ସଫର୍ମର ପ୍ରୟୋଗଗୁଡ଼ିକରେ ଚାପ ରିଲିଫ୍ ଭଲଭ୍ ମାନୁଆଲ ଭାବରେ ଚଲାଇବାକୁ ଅନୁମତି ଦିଆଯାଏ |

IEEE ଅଭ୍ୟାସ ଅନୁଯାୟୀ, ଏକ PRV ଟ୍ରାନ୍ସଫର୍ମର ଡିଜାଇନ୍ ପାଇଁ ସାଧାରଣ କ୍ରାକିଂ ଚାପ ପ୍ରାୟ 10 PSIG ± 2 PSIG ହୋଇଥିବାବେଳେ CSA ପ୍ରୟୋଗଗୁଡ଼ିକ ପ୍ରାୟତ lower ନିମ୍ନ ଚାପ ସେଟିଂ ବ୍ୟବହାର କରନ୍ତି|ଚାପରୁ ମୁକ୍ତି ପାଇବା ପରେ ଟ୍ରାନ୍ସଫର୍ମର ସିଷ୍ଟମରେ ଥିବା ପ୍ରେସର ରିଲିଫ୍ ଭଲଭ୍ ସ୍ୱୟଂଚାଳିତ ଭାବରେ ଟ୍ରାନ୍ସଫର୍ମର ଟ୍ୟାଙ୍କର ଅଖଣ୍ଡତା ବଜାୟ ରଖେ |



ଏହାର ସରଳ ନିର୍ମାଣ ଏବଂ ନିର୍ଭରଯୋଗ୍ୟ କାର୍ଯ୍ୟ ହେତୁ, PRV ବହୁଳ ଭାବରେ ବ୍ୟବହୃତ ହୁଏ:

• ପୋଲ - ମାଉଣ୍ଟ ଟ୍ରାନ୍ସଫର୍ମର |
• ପ୍ୟାଡ୍ - ମାଉଣ୍ଟ ଟ୍ରାନ୍ସଫର୍ମର |
• ତେଲ - ବୁଡ଼ିତ ବଣ୍ଟନ ଟ୍ରାନ୍ସଫର୍ମର |
• ଛୋଟ ୟୁନିଟ୍ ସବଷ୍ଟେସନ୍ |



ବୃହତ ଟ୍ରାନ୍ସଫର୍ମର PRD ସିଷ୍ଟମ ସହିତ ତୁଳନା କଲେ PRV ଗୁଡିକ ସାଧାରଣତ lower ନିମ୍ନ kVA ଟ୍ରାନ୍ସଫର୍ମର ପାଇଁ ପସନ୍ଦ କରାଯାଏ ଯେଉଁଠାରେ ଚାପ ବୃଦ୍ଧି ଅପେକ୍ଷାକୃତ ମଧ୍ୟମ ଏବଂ ପୂର୍ବାନୁମାନଯୋଗ୍ୟ|ଅନେକ ବିତରଣ ଟ୍ରାନ୍ସଫର୍ମର ପ୍ରୟୋଗରେ, ଟ୍ରାନ୍ସଫର୍ମର ଟ୍ୟାଙ୍କରେ ଥିବା PRV ଭଲଭ୍ ମ basic ଳିକ ଯାନ୍ତ୍ରିକ ଚାପ ସଂରକ୍ଷଣର ସବୁଠାରୁ ସାଧାରଣ ରୂପ ହୋଇ ରହିଥାଏ |

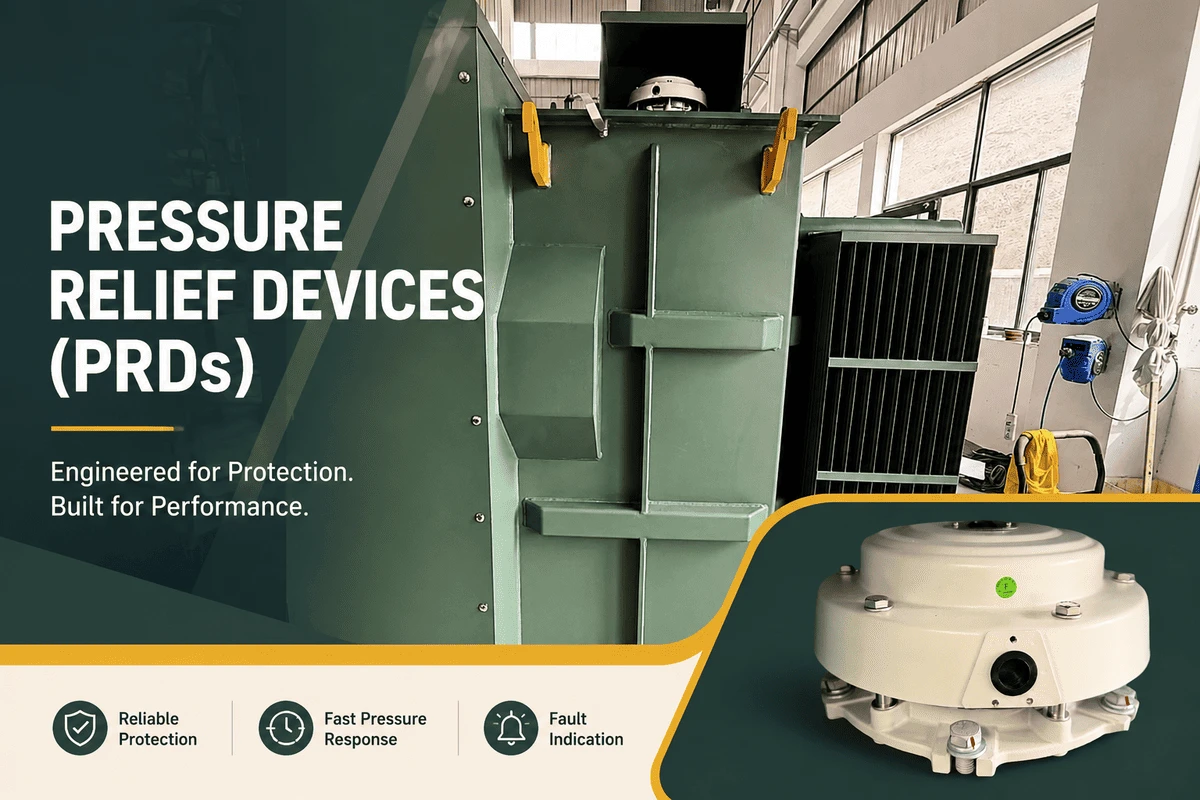

2.୦ ପ୍ରେସର ରିଲିଫ୍ ଡିଭାଇସ୍ (PRD)

ପ୍ରେସର ରିଲିଫ୍ ଡିଭାଇସ୍ (PRDs) ମୂଳତ pressure ପ୍ରେସର ରିଲିଫ୍ ଭଲଭ୍ (PRVs) ସହିତ ସମାନ ଉଦ୍ଦେଶ୍ୟରେ ସେବା କରେ: ସେମାନେ ଟ୍ରାନ୍ସଫର୍ମର ଟ୍ୟାଙ୍କକୁ ଅତ୍ୟଧିକ ଆଭ୍ୟନ୍ତରୀଣ ଚାପରୁ ରକ୍ଷା କରନ୍ତି|ଅଭ୍ୟାସରେ, ଯଦିଓ, PRD ଗୁଡିକ ସାଧାରଣତ larger ବୃହତ ଶକ୍ତି ମୂଲ୍ୟାୟନ ସହିତ ଜଡିତ|ଆପଣ ସାଧାରଣତ about ପ୍ରାୟ 1,500 kVA ତଳେ ଟ୍ରାନ୍ସଫର୍ମରରେ ସ୍ଥାପିତ ଏକ PRD ଦେଖନ୍ତି ନାହିଁ, ଯଦିଓ ପ୍ରୟୋଗ ଆବଶ୍ୟକ ହୁଏ ଛୋଟ ୟୁନିଟ୍ ଗୁଡିକରେ ଗୋଟିଏ ବ୍ୟବହାର କରିବାରେ ଟେକ୍ନିକାଲ୍ ଭୁଲ୍ ନାହିଁ |

ଅଧିକାଂଶ PRD ଗୁଡିକ ଟ୍ରାନ୍ସଫର୍ମର ଟ୍ୟାଙ୍କର ଉପରେ ସ୍ଥାପିତ ହୋଇଛି, ଯେଉଁଠାରେ ଏକ ତ୍ରୁଟି ଅବସ୍ଥାରେ ଆଭ୍ୟନ୍ତରୀଣ ଗ୍ୟାସ୍ କିମ୍ବା ପ୍ରେସର ବିଲ୍ଡଅପ୍ ଶୀଘ୍ର ମୁକ୍ତ ହୋଇପାରିବ |

ଶବ୍ଦଗୁଡିକ ଦ୍ୱନ୍ଦ୍ୱପୂର୍ଣ୍ଣ ହୋଇପାରେ କାରଣ "ପ୍ରେସର ରିଲିଫ୍ ଡିଭାଇସ୍" ଉଭୟ PRV ଏବଂ PRD ପାଇଁ ସାଧାରଣ ଶିଳ୍ପ ଶବ୍ଦ ଭାବରେ ବ୍ୟବହୃତ ହୁଏ|ଅଧିକାଂଶ କ୍ଷେତ୍ରରେ, PRV ଗୁଡିକ ଛୋଟ ବଣ୍ଟନ ଟ୍ରାନ୍ସଫର୍ମରରେ ବ୍ୟବହୃତ ହେଉଥିବାବେଳେ PRD ଗୁଡିକ ବୃହତ ୟୁନିଟ୍ କିମ୍ବା ପ୍ରୟୋଗଗୁଡ଼ିକରେ ଅଧିକ ଚାପର ପ୍ରତିକ୍ରିୟା ଏବଂ ତ୍ରୁଟି ସୂଚକ ଆବଶ୍ୟକ କରନ୍ତି |

ଏକ ଟ୍ରାନ୍ସଫର୍ମର ପ୍ରେସର ରିଲିଫ୍ ଡିଭାଇସ୍ ଏକ PRV {{0} excess ଅତ୍ୟଧିକ ଆଭ୍ୟନ୍ତରୀଣ ଚାପରୁ ମୁକ୍ତି {{1} as ଭଳି ସମାନ ମ fundamental ଳିକ କାର୍ଯ୍ୟ କରିଥାଏ କିନ୍ତୁ ସାଧାରଣତ higher ଉଚ୍ଚ ପ୍ରବାହ କ୍ଷମତା, ଦ୍ରୁତ ପ୍ରତିକ୍ରିୟା ସମୟ, ନିର୍ଭରଯୋଗ୍ୟ ପୁନ eal କାର୍ଯ୍ୟକ୍ଷମତା, ଏବଂ ଇଚ୍ଛାଧୀନ ଆଲାର୍ମ କିମ୍ବା ମନିଟରିଂ ଫଙ୍କସନ୍ ସହିତ ଡିଜାଇନ୍ କରାଯାଇଥାଏ|ଉନ୍ନତ PRD ଡିଜାଇନ୍ ସଠିକ୍ ଖୋଲିବା ଚାପ, ସ୍ୱଳ୍ପ ଅପରେଟିଂ ସମୟ, ନିର୍ଭରଶୀଳ ଲମ୍ବା - ବାହ୍ୟ କାର୍ଯ୍ୟଦକ୍ଷତା, ଏବଂ ଆର୍ଦ୍ରତା, ଧୂଳି, ଏବଂ ବାୟୁ ପ୍ରବେଶ ଉପରେ ପ୍ରଭାବଶାଳୀ ସିଲ୍ ପ୍ରଦାନ କରିଥାଏ, ଯାହା ସକରାତ୍ମକ ଟ୍ୟାଙ୍କର ଚାପକୁ ବଜାୟ ରଖିବାରେ ସାହାଯ୍ୟ କରେ ଏବଂ ଟ୍ରାନ୍ସଫର୍ମର କାର୍ଯ୍ୟକ୍ଷମ ନିର୍ଭରଯୋଗ୍ୟତାକୁ ଉନ୍ନତ କରେ |



କଭର୍ - ସ୍ଥାପିତ PRD ଗୁଡ଼ିକର ଗୋଟିଏ ମୁଖ୍ୟ ସୁବିଧା ହେଉଛି ମନିଟରିଂ କ୍ଷମତା|ଅନେକ ଟ୍ରାନ୍ସଫର୍ମର ଚାପ ରିଲିଫ୍ ଉପକରଣ ସଭାଗୁଡ଼ିକ ଅନ୍ତର୍ଭୁକ୍ତ:

• ଭିଜୁଆଲ୍ ସେମାଫୋରସ୍ କିମ୍ବା ଅପରେସନ୍ ସୂଚକ |
• ସୁଦୂର ଆଲାର୍ମ ସମ୍ପର୍କ |
• SCADA - ସୁସଙ୍ଗତ ମନିଟରିଂ ଫଳାଫଳ |



ଏହା PRD ଗୁଡ଼ିକୁ ୟୁଟିଲିଟି ସବଷ୍ଟେସନ୍ ଏବଂ ଇଣ୍ଡଷ୍ଟ୍ରିଆଲ୍ ପାୱାର୍ ସିଷ୍ଟମ୍ ପାଇଁ ବିଶେଷ ଉପଯୁକ୍ତ କରିଥାଏ ଯେଉଁଠାରେ ରିମୋଟ ମନିଟରିଂ ଆବଶ୍ୟକ |

ସାଧାରଣତ PR PRD ଗୁଡିକ ପ୍ରୟୋଗ କରାଯାଏ:

• ୟୁନିଟ୍ ସବଷ୍ଟେସନ୍ ଟ୍ରାନ୍ସଫର୍ମର |
• ମଧ୍ୟମ ଶକ୍ତି ଟ୍ରାନ୍ସଫର୍ମର |
• ବଡ଼ ଶକ୍ତି ଟ୍ରାନ୍ସଫର୍ମର |
• ୟୁଟିଲିଟି ସବଷ୍ଟେସନ୍ ଟ୍ରାନ୍ସଫର୍ମର |



ବୃହତ ଉପଯୋଗୀ ପ୍ରୟୋଗଗୁଡ଼ିକ ପାଇଁ, ଇଞ୍ଜିନିୟରମାନେ ଅଧିକ ଆଭ୍ୟନ୍ତରୀଣ ତ୍ରୁଟି ଶକ୍ତି ଏବଂ ତ oil ଳ ପରିମାଣ ହେତୁ ଏକ ଛୋଟ PRV ପରିବର୍ତ୍ତେ ଏକ ଚାପ ରିଲିଫ୍ ଡିଭାଇସ୍ ଟ୍ରାନ୍ସଫର୍ମର ବ୍ୟବସ୍ଥା ଚୟନ କରନ୍ତି |

3.3 ରୁପଚର୍ ଡିସ୍କ |

ଉଚ୍ଚ - ଶକ୍ତି ଟ୍ରାନ୍ସଫର୍ମର ପ୍ରୟୋଗଗୁଡ଼ିକରେ ରୁପଚର ଡିସ୍କଗୁଡ଼ିକ ସାଧାରଣତ ult ଚରମ ଜରୁରୀକାଳୀନ ଚାପ ରିଲିଫ୍ ଉପକରଣ ଭାବରେ ବ୍ୟବହୃତ ହୁଏ |

PRV କିମ୍ବା ମାନକ PRD ପରି, ଭାଙ୍ଗିବା ଡିସ୍କଗୁଡ଼ିକ ଅଣ - ପୁନ ett ସ୍ଥାପିତ ଉପକରଣଗୁଡ଼ିକ ଯେତେବେଳେ ଆଭ୍ୟନ୍ତରୀଣ ଚାପ ଏକ ଗୁରୁତ୍ limit ପୂର୍ଣ୍ଣ ସୀମାରେ ପହଞ୍ଚେ ତୁରନ୍ତ ବିସ୍ଫୋରଣ ପାଇଁ ଡିଜାଇନ୍ ହୋଇଛି|ସେମାନଙ୍କର ମୂଳ ଉଦ୍ଦେଶ୍ୟ ହେଉଛି ବିପର୍ଯ୍ୟସ୍ତ ଆଭ୍ୟନ୍ତରୀଣ ତ୍ରୁଟି ଘଟଣା ସମୟରେ ଦ୍ରୁତ ପୂର୍ଣ୍ଣ - କ୍ଷେତ୍ର ଭେଣ୍ଟିଂ ଯୋଗାଇବା |



କାରଣ ଅପରେସନ ପରେ ଭାଙ୍ଗିବା ଡିସ୍କଗୁଡ଼ିକୁ ବଦଳାଇବାକୁ ହେବ, ସେଗୁଡିକ ସାଧାରଣତ for ସଂରକ୍ଷିତ:

• ବଡ଼ ଶକ୍ତି ଟ୍ରାନ୍ସଫର୍ମର |
• ଫର୍ଣ୍ଣେସ୍ ଟ୍ରାନ୍ସଫର୍ମର |
• ଟ୍ରାକ୍ସନ୍ ଟ୍ରାନ୍ସଫର୍ମର |
• ଉଚ୍ଚ ଦୋଷ - ସ୍ତରର ଶିଳ୍ପ ପ୍ରଣାଳୀ |

ଇଞ୍ଜିନିୟରିଂ ଅଭ୍ୟାସରେ, ଭାଙ୍ଗିବା ଡିସ୍କଗୁଡ଼ିକ ଯାନ୍ତ୍ରିକ ଚାପ ସଂରକ୍ଷଣର ସର୍ବୋଚ୍ଚ ସ୍ତରର ପ୍ରତିନିଧିତ୍ୱ କରେ |

4। ଟ୍ରାନ୍ସଫର୍ମର ତ୍ରୁଟି ଚିହ୍ନଟ ଉପକରଣଗୁଡ଼ିକ |



4.1 ଆଭ୍ୟନ୍ତରୀଣ ତ୍ରୁଟି ଚିହ୍ନଟକାରୀ (IFD)

ଏକ ସରଳ କିନ୍ତୁ ଅତ୍ୟନ୍ତ ପ୍ରଭାବଶାଳୀ କ୍ଷେତ୍ର ସୁରକ୍ଷା ଉପକରଣ ଭାବରେ ଆଭ୍ୟନ୍ତରୀଣ ଫାଲ୍ଟ ଡିଟେକ୍ଟର୍ସ (IFDs) ପୋଲ - ମାଉଣ୍ଟେଡ୍ ଏବଂ ପ୍ୟାଡ୍ - ମାଉଣ୍ଟ ଟ୍ରାନ୍ସଫର୍ମରରେ ବହୁଳ ଭାବରେ ବ୍ୟବହୃତ ହୁଏ |

ଏକ IFD ଟ୍ରାନ୍ସଫର୍ମର ଟ୍ୟାଙ୍କ ଭିତରେ ତ୍ରୁଟି କାରଣରୁ ଆକସ୍ମିକ ଆଭ୍ୟନ୍ତରୀଣ ଚାପ ବୃଦ୍ଧିକୁ ଚିହ୍ନଟ କରେ|ସକ୍ରିୟ ହେଲେ, ଏକ ଉଜ୍ଜ୍ୱଳ ରଙ୍ଗର ଭିଜୁଆଲ୍ ସୂଚକ ପପ୍ ହୋଇଯାଏ, ୟୁଟିଲିଟି କ୍ରୁମାନଙ୍କୁ ତୁରନ୍ତ ଚିହ୍ନଟ କରିବାକୁ ଅନୁମତି ଦିଏ ଯେ ଟ୍ରାନ୍ସଫର୍ମର ଏକ ଆଭ୍ୟନ୍ତରୀଣ ତ୍ରୁଟି ଅନୁଭବ କରିଛି ଏବଂ ପୁନ {- ଶକ୍ତିଯୁକ୍ତ ହେବା ଉଚିତ୍ ନୁହେଁ |



ଆଧୁନିକ IFD ସିଷ୍ଟମର ଗୋଟିଏ ମୁଖ୍ୟ ସୁବିଧା ହେଉଛି ଯେ ଅନେକ ଡିଜାଇନ୍ ଏକ ଟ୍ରାନ୍ସଫର୍ମର ଆସେମ୍ବଲିରେ ଏକ ମାନକ IEEE କିମ୍ବା CSA ଅନୁକୂଳ PRV କୁ ସମାନ ଉପକରଣରେ ମିଶ୍ରଣ କରିଥାଏ:

• ଚାପରୁ ମୁକ୍ତି |
• ତ୍ରୁଟି ସୂଚକ

ଗୋଟିଏ କମ୍ପାକ୍ଟ ଗଠନରେ |



IFD ଗୁଡିକ ସାଧାରଣତ used ବ୍ୟବହୃତ ହୁଏ:

• ଏକକ - ପର୍ଯ୍ୟାୟ ପୋଲ - ସ୍ଥାପିତ ଟ୍ରାନ୍ସଫର୍ମର |
• ତିନୋଟି - ପର୍ଯ୍ୟାୟ ପୋଲ - ମାଉଣ୍ଟ ଟ୍ରାନ୍ସଫର୍ମର |
• ପ୍ୟାଡ୍ - ମାଉଣ୍ଟ ଟ୍ରାନ୍ସଫର୍ମର |
• ଛୋଟ ସବଷ୍ଟେସନ୍ ଟ୍ରାନ୍ସଫର୍ମର |

SPR ସିଷ୍ଟମ୍ ତୁଳନାରେ, IFD ଗୁଡିକ ସରଳ, ଅଧିକ ଅର୍ଥନ, ତିକ ଏବଂ ବଣ୍ଟନ ପାଇଁ - ସ୍ତରୀୟ ପ୍ରୟୋଗଗୁଡ଼ିକ ପାଇଁ ବିଶେଷ ଉପଯୁକ୍ତ |

4.2 ହଠାତ୍ ପ୍ରେସର ରିଲେ (SPR / RPR)



ଏହି ପ୍ରଣାଳୀଗୁଡ଼ିକ ସାଧାରଣତ in ବ୍ୟବହୃତ ହୁଏ:

• ମଧ୍ୟମ ଶକ୍ତି ଟ୍ରାନ୍ସଫର୍ମର |
• ବଡ଼ ଶକ୍ତି ଟ୍ରାନ୍ସଫର୍ମର |
• ରେକ୍ଟିଫାୟର୍ ଟ୍ରାନ୍ସଫର୍ମର |
• ଫର୍ଣ୍ଣେସ୍ ଟ୍ରାନ୍ସଫର୍ମର |
• ଟ୍ରାକ୍ସନ୍ ଟ୍ରାନ୍ସଫର୍ମର |



IFD ଗୁଡ଼ିକ ତୁଳନାରେ, ଦ୍ରୁତ ଚାପ ବୃଦ୍ଧି ରିଲେ ସୁରକ୍ଷା ପ୍ରଣାଳୀ ଦ୍ରୁତ ବ electrical ଦୁତିକ ଏକୀକରଣ ପ୍ରଦାନ କରିଥାଏ ଏବଂ ଜଟିଳ ଉପଯୋଗୀତା ଏବଂ ଶିଳ୍ପ ପ୍ରୟୋଗ ପାଇଁ ଅଧିକ ଉପଯୁକ୍ତ ଅଟେ |

4.3 ବୁଖୋଲଜ୍ ରିଲେ |

ବୁଖୋଲଜ୍ ରିଲେ ହେଉଛି ଏକ ଗ୍ୟାସ୍ - ଏବଂ ତେଲ - ପ୍ରବାହ - କନେଷ୍ଟବଳ - ପ୍ରକାର ଟ୍ରାନ୍ସଫର୍ମରରେ ବ୍ୟବହୃତ ତ୍ରୁଟି ଚିହ୍ନଟ ଉପକରଣ |

SPR ଏବଂ IFD ପ୍ରଣାଳୀ ପରି, ଯାହା ମୁଖ୍ୟତ pressure ଚାପ ପରିବର୍ତ୍ତନକୁ ପ୍ରତିକ୍ରିୟା କରିଥାଏ, ବୁଖୋଲଜ୍ ରିଲେ ମାଧ୍ୟମରେ ଆଭ୍ୟନ୍ତରୀଣ ତ୍ରୁଟି ଚିହ୍ନଟ କରନ୍ତି:

• ଗ୍ୟାସ୍ ଜମା
• ତେଲ ବୃଦ୍ଧି



ରିଲେ ସାଧାରଣତ two ଦୁଇଟି ପର୍ଯ୍ୟାୟରେ କାର୍ଯ୍ୟ କରେ:

• ଆସୁଥିବା ତ୍ରୁଟି ପାଇଁ ଆଲାର୍ମ |
• ଗମ୍ଭୀର ଆଭ୍ୟନ୍ତରୀଣ ତ୍ରୁଟି ପାଇଁ ଯାତ୍ରା |



ବୁଖୋଲଜ୍ ରିଲେଗୁଡିକ ବହୁଳ ଭାବରେ ବ୍ୟବହୃତ ହୁଏ:

• କନେଷ୍ଟବଳ - ଟାଇପ୍ ୟୁନିଟ୍ ସବଷ୍ଟେସନ୍ |
• ମଧ୍ୟମ ଶକ୍ତି ଟ୍ରାନ୍ସଫର୍ମର |
• ବଡ଼ ଶକ୍ତି ଟ୍ରାନ୍ସଫର୍ମର |



ଧୀରେ ଧୀରେ ବିକାଶଶୀଳ ଇନସୁଲେସନ୍ ତ୍ରୁଟି ଚିହ୍ନଟ କରିବାର କ୍ଷମତା ହେତୁ, ବୁଖୋଲଜ୍ ରିଲେଗୁଡିକ ବୃହତ ତେଲ - ଭର୍ତି ଟ୍ରାନ୍ସଫର୍ମରରେ ଏକ ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ ତ୍ରୁଟି ଚିହ୍ନଟ ଉପକରଣ ମଧ୍ୟରୁ ଗୋଟିଏ ହୋଇ ରହିଥାଏ |



5​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​। ଇଞ୍ଜିନିୟରିଂ ଅଭ୍ୟାସରେ ସୁରକ୍ଷା ହାଇରାର୍କି |



ପ୍ରକୃତ ଟ୍ରାନ୍ସଫର୍ମର ପ୍ରୟୋଗଗୁଡ଼ିକରେ, ଏହି ଉପକରଣଗୁଡ଼ିକ ସମସ୍ତ ଟ୍ରାନ୍ସଫର୍ମର ଶ୍ରେଣୀରେ ସମାନ ଭାବରେ ବ୍ୟବହୃତ ହୁଏ ନାହିଁ|ଏହା ପରିବର୍ତ୍ତେ, ଟ୍ରାନ୍ସଫର୍ମର ଆକାର ଏବଂ ତ୍ରୁଟି ଶକ୍ତି ବୃଦ୍ଧି ହେତୁ ସୁରକ୍ଷା ବ୍ୟବସ୍ଥା ଧୀରେ ଧୀରେ ଅଧିକ ଉନ୍ନତ ହୁଏ |



ସାରଣୀ ୨ - ଟ୍ରାନ୍ସଫର୍ମର ଶ୍ରେଣୀ ଦ୍ୱାରା ସାଧାରଣ ସୁରକ୍ଷା ଉପକରଣ ପ୍ରୟୋଗ |

ଏହି ସ୍ତରୀୟ ସଂରଚନା ଇଞ୍ଜିନିୟରିଂ ନୀତି ପ୍ରତିଫଳିତ କରେ ଯାହା ଟ୍ରାନ୍ସଫର୍ମର ସୁରକ୍ଷା ମ basic ଳିକ ଯାନ୍ତ୍ରିକ ଚାପ ରିଲିଫରୁ ସମନ୍ୱିତ ଯାନ୍ତ୍ରିକ ଏବଂ ବ electrical ଦୁତିକ ତ୍ରୁଟି ସୁରକ୍ଷା ପ୍ରଣାଳୀ ଆଡକୁ ବିକଶିତ ହୁଏ |

6



ଆଧୁନିକ ଟ୍ରାନ୍ସଫର୍ମର ସୁରକ୍ଷା ଡିଜାଇନ୍ ଗୋଟିଏ ଉପକରଣ ଉପରେ ନିର୍ଭର କରିବା ପରିବର୍ତ୍ତେ ଚାପ ରିଲିଫ୍ ଏବଂ ତ୍ରୁଟି ଚିହ୍ନଟ ପ୍ରଣାଳୀର ସମନ୍ୱୟ ଉପରେ ଆଧାରିତ |

ସାଧାରଣ ଏବଂ ଅସ୍ୱାଭାବିକ ଅପରେଟିଂ ଅବସ୍ଥାରେ PRV ଏବଂ PRD ଗୁଡିକ ନିୟନ୍ତ୍ରିତ ଯାନ୍ତ୍ରିକ ଚାପ ରିଲିଫ୍ ପ୍ରଦାନ କରନ୍ତି|ବିପର୍ଯ୍ୟୟ ତ୍ରୁଟି ସମୟରେ ଭାଙ୍ଗିବା ଡିସ୍କଗୁଡ଼ିକ ଚରମ ଜରୁରୀକାଳୀନ ସୁରକ୍ଷା ପ୍ରଦାନ କରିଥାଏ|IFD ଏବଂ ହଠାତ୍ ପ୍ରେସର ରିଲେ ସିଷ୍ଟମଗୁଡିକ ଆଭ୍ୟନ୍ତରୀଣ ବ electrical ଦୁତିକ ତ୍ରୁଟି କାରଣରୁ ଆକସ୍ମିକ ଚାପ ବୃଦ୍ଧିକୁ ଚିହ୍ନଟ କରୁଥିବାବେଳେ ବୁଖୋଲଜ୍ ରିଲେ ମନିଟର ଗ୍ୟାସ୍ ଉତ୍ପାଦନ ଏବଂ ଇନସୁଲେସନ୍ ବିଫଳତା ସହିତ ଜଡିତ ତ oil ଳ ଗତିବିଧି ଉପରେ ନଜର ରଖିଥାଏ |

ମିଳିତ ଭାବରେ, ଏହି ଉପକରଣଗୁଡ଼ିକ ଏକ ମଲ୍ଟି - ସ୍ତର ଟ୍ରାନ୍ସଫର୍ମର ସଂରକ୍ଷଣ ସ୍ଥାପତ୍ୟ ଗଠନ କରେ ଯାହା ବଣ୍ଟନ, ଶିଳ୍ପ ଏବଂ ୟୁଟିଲିଟି ପାୱାର ସିଷ୍ଟମରେ କାର୍ଯ୍ୟକ୍ଷମ ନିର୍ଭରଯୋଗ୍ୟତା, କର୍ମଚାରୀଙ୍କ ସୁରକ୍ଷା ଏବଂ ତ୍ରୁଟି ବିଚ୍ଛିନ୍ନତା କ୍ଷମତାକୁ ଉନ୍ନତ କରିଥାଏ |
